VD4真空断路器合分闸故障原因分析及接线
录入：edatop.com 点击：
1.故障现象
2006年4月，在110kV安岳变电站#2主变增容技改进入后期设备调试阶段时，出现了新安装在10kVⅡ段上的7路进出线开关柜中的VD4真空断路器都只能合闸、分闸一次，就失去合、分闸功能了，不管是在高压开关柜上就地合、分闸，还是在主控室微机遥控操作，VD4真空断路器都无任何反应。
2.故障原因分析

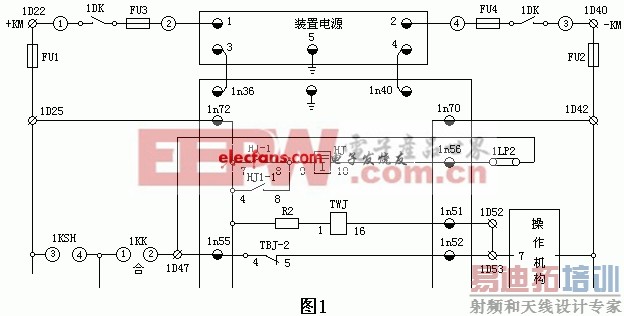

VD4真空断路器适用于以空气为绝缘的户内式开关系统中，只要在正常的使用条件及断路器的技术参数范围内，VD4真空开关就可以满足电网在正常或事故状态下的各种操作，包括合、分和开断短路电流。针对以上故障现象，对高压开关柜二次回路接线检查，发现没有接错的地方。因为所有高压开关柜都是出现同一类问题，会不会是安装接线上的错误。考虑二次回路接线设计的正确性，认真对照CSL216B线路保护装置控制原理图，如图1所示。图1 高压开关柜控制原理图，如图2所示；VD4断路器接线图，如图3所示，进行核审。
核审发现高压开关柜厂将VD4真空断路器的CZ4端子接的是+KM，CZ14端子接的是-KM。VD4真空断路器的合闸继电器Y3回路中就串接了防跳继电器KO的常闭接点KO-1和KO-2。CSL216B线路保护装置的合闸出口#7线是接在VD4真空断路器的CZ4端子上，不论是就地或远方合闸一次后，其辅助开关S3的常开触点53、54闭合，接通防跳继电器KO线圈，KO动作后常闭触点KO-1、KO-2断开，切断了合闸继电器Y3回路，使其不能工作。
CSL216B线路保护装置的合闸出口有两条回路，一条是经微机遥控或就地用KK开关合闸回路，另一条是分闸信号回路。在没有用微机遥控或就地用KK开关合闸时，该回路是断开的，而分闸信号回路是经操作机构的辅助开关来切换的，只要VD4断路器在合闸位置时，该回路就能工作。即CSL216B线路保护装置的合闸信号+KM→FU1→1D25→1n72→R2→TWJ→1n51→1D52→1D53→VD4断路器CZ4→D1→S3-53→S3-54→KO线圈→D4→-KM（CZ14），防跳继电器KO动作，KO动作后常开触点KO-1、KO-3闭合自保持，即使VD4真空断路器分闸后，辅助开关S3的常开触点53、54断开，防跳继电器KO也不会失电。这样，合闸继电器Y3就不能第二次合闸了。当断开CSL216B线路保护装置的控制电源后，VD4真空断路器中的防跳继电器KO也相继失电，防跳继电器KO的常闭触点KO-1、KO-2复位，VD4真空断路器又能合分一次。这就是VD4真空断路器为什么只能合分闸一次的真正原因。
3.处理方法：
故障原因找到后，只要将VD4真空断路器中的防跳继电器KO线圈回路切断，VD4真空断路器就能恢复正常操作了。切断防跳继电器KO线圈回路有两种方法：一种是拆除防跳继电器KO线圈回路A或B端，并将拆除后的线头包扎好。另一种方法是将CSL216B线路保护装置的合闸出口#7线改接在VD4真空断路器的CZ12端子上，使防跳继电器KO没有工作电源而失去作用。取消VD4真空断路中的防跳继电器KO不会给线路保护和断路器造成影响，因为CSL216B线路保护装置中还有防跳继电器TBJ。
