六种常见恒流源电路与解析

对比几种V/I电路，凡是没有三极管之类的单向器件，都可以实现交流恒流，加了三极管之后就只能做单向直流恒流了。当然可以用功率放大器扩展输出电流。
第四和第五种是建立在正负反馈平衡的基础上的，电阻的误差而失去平衡，会影响恒流输出特性，也就是说,输出电流会随负载变化。
而其他几种电路中电阻的误差只会影响输出电流的值，而不会影响输出特性。
如果输出电流大，或者嫌三极管的集电极电流和发射极电流不相等，可以把三极管换成MOSFET。

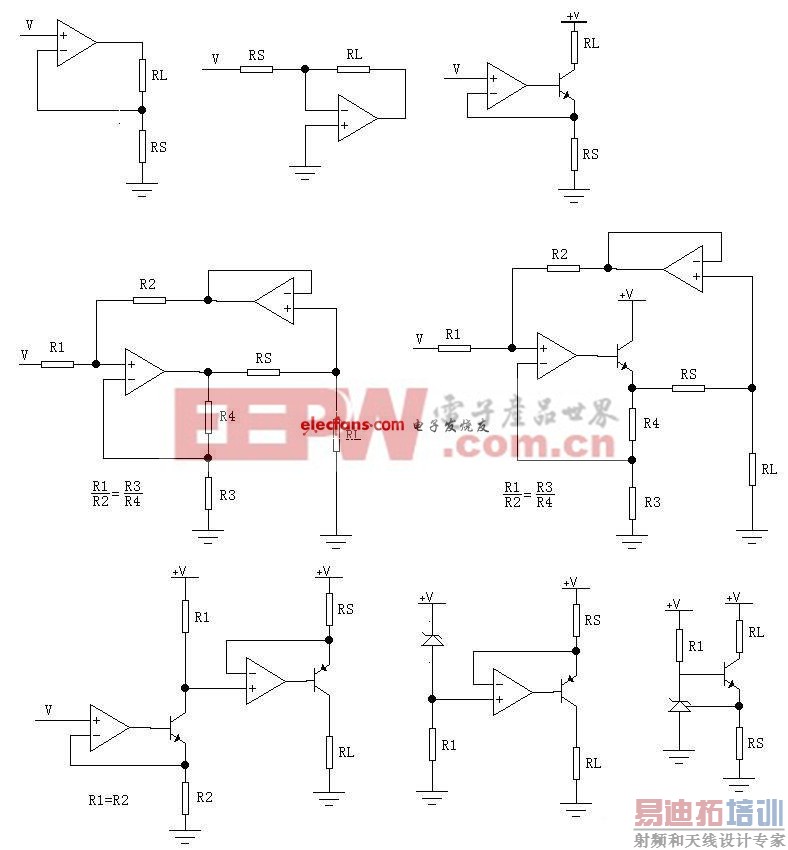

在工作中需要用到恒流源电路，应急中找电路图自己搭建了一个，下面是六种常见恒流源电路解析：
这几种电路都可以在负载电阻RL上获得恒流输出；
第一种由于RL浮地,一般很少用；
第二种RL是虚地，也不大使用；
第三种虽然RL浮地，但是RL一端接正电源端,比较常用；
第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱；
第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL大的多，而省略了跟随器运放；
第六种是本人设计的对地负载的V/I转换电路；
后边两种是恒流源电路。
