一种应用于开关电源的低压高增益三级放大比较器

录入:edatop.com    点击:

摘要:文章设计了一种应用于开关电源的低压高增益三级比较器。并且给出了实际的电路结构和仿真结果。在Hspice下,采用0.18μm CMOS工艺,电源电压1.8V,温度为25℃的情况下,增益为143dB,-3dB带宽377kHz。
关键词:开关电源;比较器;低压;互补金属氧化物半导体

0 引言
比较器可以比较一个模拟信号和另一个模拟信号或者参考信号,并且输出比较得到的二进制信号。这里所说的模拟信号是指在任何给定时刻幅值都连续变化的信号,严格意义上讲,二进制信号在任何时刻只能取得两个给定值中的一个。
比较器被广泛使用于开关电源和数模转换器中,此外还应用于过零检测系统(zero-crossing detectors)、峰值检测系统(peak detecto-rs)、全波整形系统(full-waverectifiers)等。

1 比较器的设计
本文设计的比较器是一个高增益的三级比较器,第一级为普通差分放大器,第二级为折叠式共源共栅差分放大器,第三级为共源极放大器和一个推挽式反向放大器。另外还有一个为放大器提供偏置的偏置电路。
1.1 比较器一级放大器

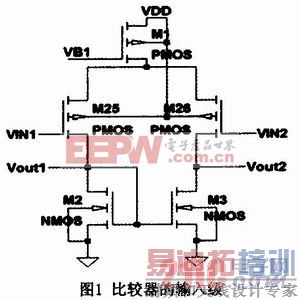

第一级放大器即比较器的输入级电路,如图1所示,为普通结构的差分放大器,和带隙基准电压源的运算放大器的第一级结构基本相同,所以不再对其进行分析。调节管子参数使其所有管子处于饱和区,仿真其增益一频率特性,结果如图2所示。


[p]
1.2 比较器第二级放大器

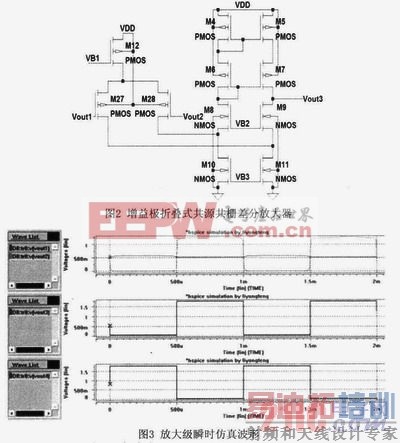

比较器的第二级放大器又称中间级或增益极。采用PMOS管作为折叠式共源共栅结构的的输入管,电路如图2所示。PMOS管可以采用以衬源短接以消除衬偏效应。对其进行输出增益仿真如图3所示。


[p]
1.3 比较器输出级

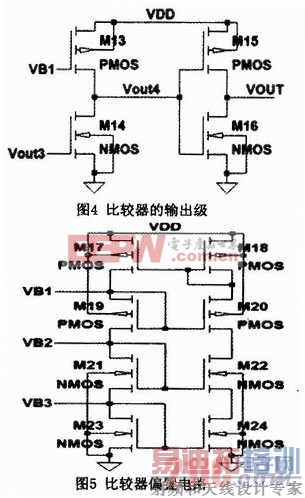

如图4所示,输出级由M13和M14组成的共源极放大电路和M15和M16组成的推挽式反向放大器共同组成。



1.4 偏置电路设计
如图5所示,偏置电路采用共源共栅电流镜的,二极管连接的M19、M21和M23用来作为分压电路,调节管子参数使所有管子处于饱和区。[p]

2 比较器的仿真结果分析
基于0.1 8μm CMOS工艺在Hspice下进行仿真。采用电源电压VDD=1.8V。

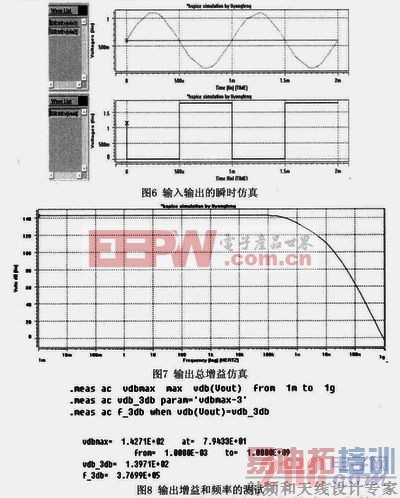

首先对本文设计的比较器进行瞬态仿真,当输入Vin1=0.6V,Vin2=sin(0.6 500m 1k)时,输入输出波形如图6所示。图3所示的是一级输出、二级输出和三级共源级输出的波形。



对输出的增益进行仿真,如图7所示。可见最大增益为143dB。在-3dB处增益为143dB,频率为377kHz。用.meas语句测试其最大增益、-3dB增益和-3dB增益频率如图8所示。

3 结束语
文中电路图在LTspice下得到netlist后,在Hspice中进行仿真。文献中增益为104dB,工作频率145kHz,文献的增益为104dB,工作频率为710kHz。本文和文献在结构上都采用三级结构,可见本文设计的比较器既可用作PWM比较器也可用于限流比较器,其本质都是相同的。
