基于7805的并联稳压电路设计
录入：edatop.com 点击：

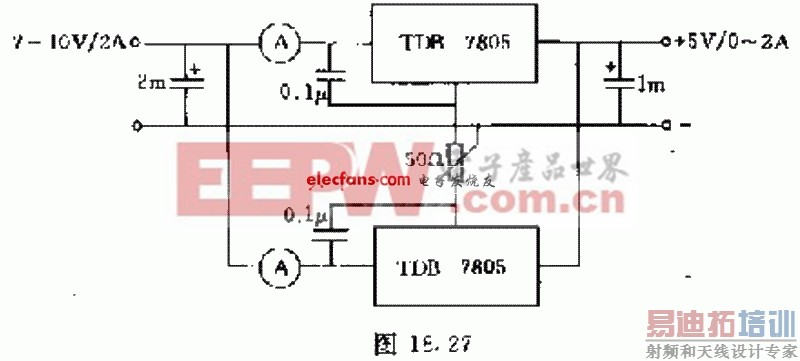

基于7805的并联稳压电路图采用两个集成稳压电路7805并联，个稳压电路输入侧均接入0.1uF电容用以消除高频振荡。
电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
