帮忙看一下我刚做好的版

录入:edatop.com    点击:
请教各位大侠,我们在画板的时后是不是应该先走电源线在走其他的线在,地线如何走啊?
Layout PCI.rar

这是一个像是新手画的板么,你太牛了

是我画的,怎么了,有哪里不对指教一下,

这个版需要做成四层板吗?

可以单面放器件,U8旋转90度线比较顺

画得不错,电源处理得不怎么样喔,因为你的3.3vVCC是从J1这边过来的,在那里的时候应该要加粗,这条线是整块板的电源。但是你的3.3vVCC都是一样的线宽,还有就是滤波电容应该接在IC边上尽量不要打过孔,最好跟IC放在同一层,因为你的空间好充足。

我怕达不到要求,所以做四层,多谢各位指导

这该不会是某书的例子吧

上面有几位回复真是误人子弟。
我就直话直说了。布局太烂。这种板子两层足够了。元件放单面也可以搞了。
如果把U4放到左边的话。U8再转90度的话。U8与U9中间的线会顺的很多!
电源和地完全没有规化。去藕电容的摆连线也有问题。一般是一端电源一端地的(接芯片脚上的电源与地)
铺铜间距太小。有走线竟然从焊盘中间出线。问题太多。
一般来说。
先布局,再走关键信号线。同时对电源的要提前规化好。最后走电源和地,尽量用平面。

哈哈 书上的例子

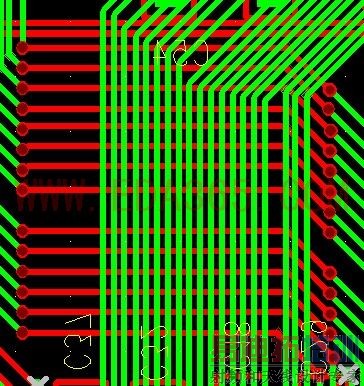

我在补充一下走线的问题:如下图

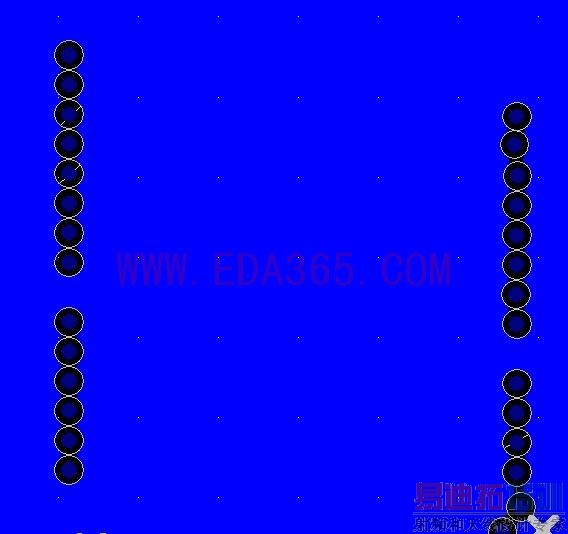

就是via不要在一排打那么多,4个最多了,象他这样打,内层的shape连接不好


刚又看了下,内层没铺铜,不过LZ意思是在内层铺铜的,那干吗电源和地还用线连呢?这样做的话,2曾板完全可以搞顶了!

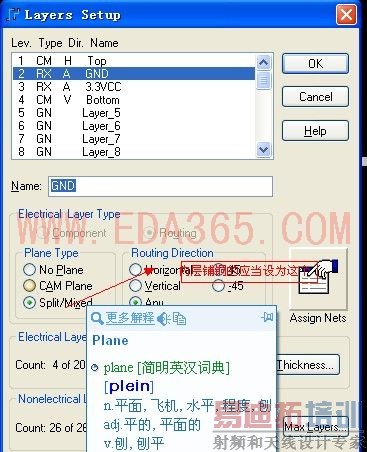

还有曾面的设置问题:

兄弟,你真牛!
在此也有几个问题想请教
1、请问你那些标注是怎么标上去的,板框的我根本就没法标,里面的我只能标注一次后面的就没有反应了
2、那个HATCH OUTLINE是怎么设置的,有什么作用
向来过这里的高手请教,小弟是刚学这个软件的,多谢啦!

楼主,你的学习精神值得嘉许!
但是此板子的确问题太多.我就针对电源部分对你说说吧
一个板子的最重要问题之一是电源的处理.这是板子工作正常的先决条件.所以电源的处理必须到位.在这之前你必须做到理解电源的通路,板子的电源输入在哪,如何转化为其它电压等,电源的流向在设计之前你要做到清晰明了.比如这个板子中,J3的A5,A4,A8为5V输入,这是主电源,再由U1转为3.3供其它器件使用,所以5V这条通路提供比较大的电流,并不一条简单的走线连起来就行,而需要加粗或铺铜处理.其它电源通路也如此.滤波方面也要注意,要尽量靠近引脚,至于回路方面的处理(如11楼的解说),也需要注意.把电源处理好,板子你就成功了一半

多谢高人指教,受教了

看你的板子布局真的很烂,要是我们老板这么好久好了。哈哈
y175813652 说的很对。双面板吧,布局多花点时间,特别是对于新手来说,布局是非常非常重要的。布局布的好,你L板也很方便。
