PADS里如何做矩形的安装孔?

录入:edatop.com    点击:

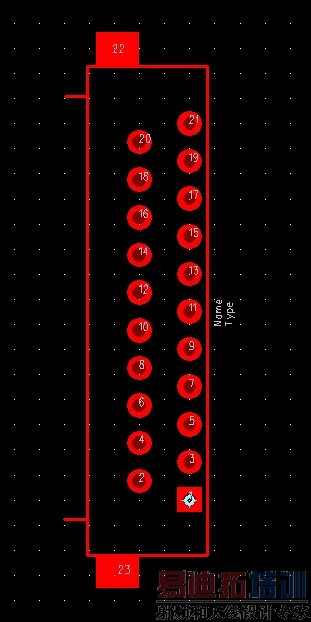

一个SCART插座,两边有两个字装孔,需要做成方形的,怎么弄才有这种效果呢.pads里面孔形都是圆形的.

用2D线画在drill drawing,再加注文字说明就可以了。
焊盘没办法设置方形孔



tienyu

哦,是不是只能这样做呢?必须向PCB厂家专门交待才行.

如果一定要做矩形孔,也是可以的。
只不过建封装时要费点神。

slot可以吧,不过两头还是圆的。

只能是椭圆的吧
