PADS 如何方便的走圆弧形的线

这个问题同样也困扰着我,目前我都是在ROUTER中绕好线,然后在LAYOUT中进行圆角,不知哪位同仁有什么高招，谢谢了。

好象没有这样的功能！

这个我也遇到过，还没解决，看其它贴说是设置ＡＲＣ，但没起任何作用，走出来的还是45du，有没有高手解答下

USE ARC in MITER就可以了！

那是手动或半自动走的线吧？ ALT+ R或ALT+A

USE ARC in MITER就可以了！请问这个怎么设置

ALT+ R或ALT+A，这个我也试过了，没有用

我是这样用的，先把那条线走好，当然都是45度的角。然后再设走线为任意角度，用AA。走线时点右键ADD ARC，就可以画一个弧了，不过这个方法不快，也不太准，不知道哪位高手有好的方法，来分享一下。

还是没有直接的办法呀

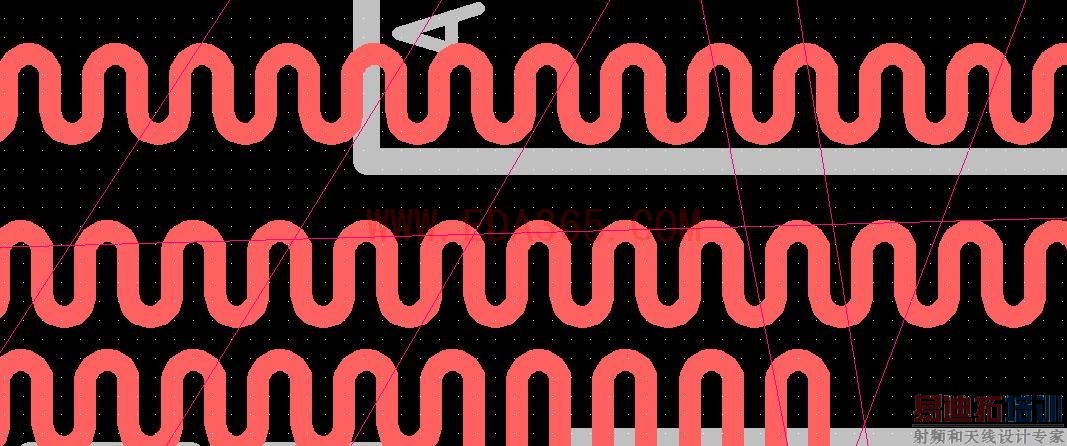

如图

我试过了，可以实现的在　OPTIONS-DESIGN-MITERS 选择ARC就可以了！

接着楼上的步骤,然后在layout中,右键选中net,再ctrl+a就可以了,其实这个办法就在本论坛

试试看

我目前知道的也就这个方法，其它贴说的好像是设置ARC走出来的就是圆弧，搞得我郁闷Ｎ久，
