PCB DECAL的一个奇怪现象(已解决)

录入:edatop.com    点击:
做了一个pcb decal 当它处于正面(TOP)层时,它显示是正常的,当处于反面(bottom)层时,它就显示异常了。如下面的图片,有没有位朋友遇到过这种情况?

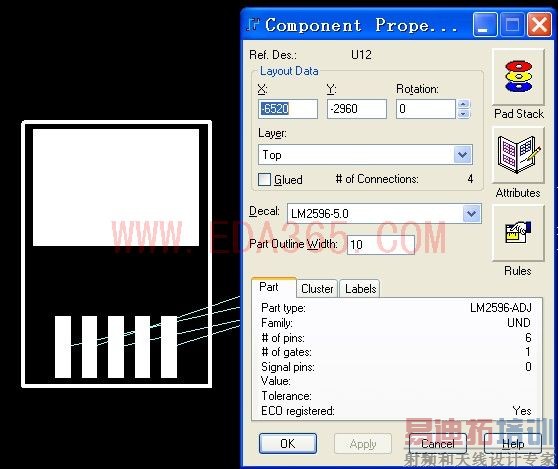

TOP层

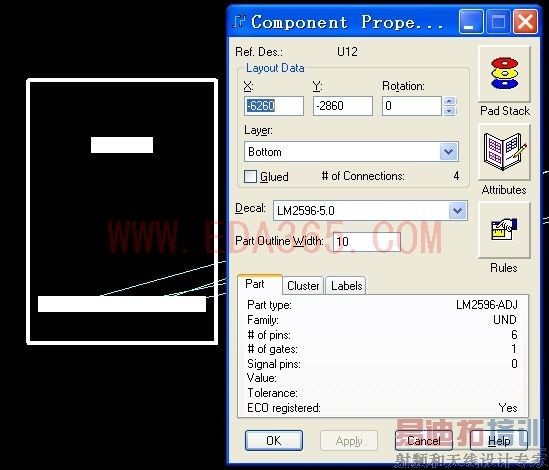

Bottom层

你是要做双面的吗?
主要是你的PAD没做好

4层的
楼上说的正确,是我在做封装pad设置有问题。
谢谢!
