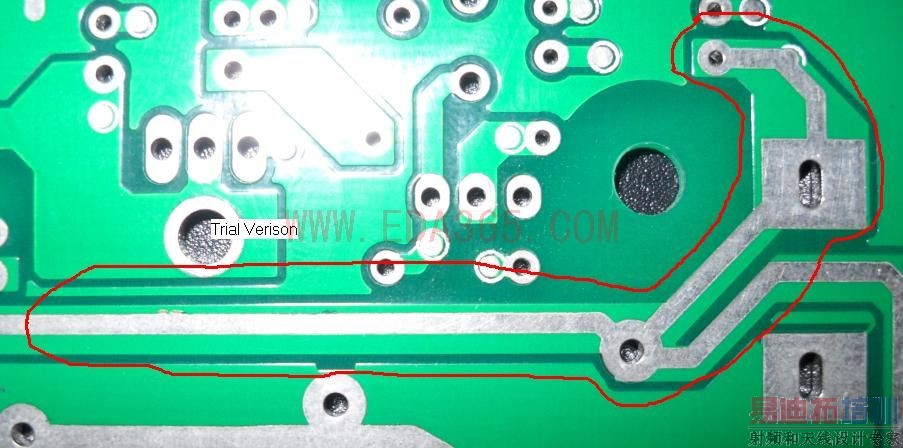

在PCB中应如何设置如图所示
录入：edatop.com 点击：
请问一下 ，应该如何设置才能和图中一样， 线条不被绿油盖住
在走线层或阻焊层相应的走线上再走线,出gerber时,在阻焊层选中就可
TOP在21层走线,Bottom在28层走线就可以了
