急请大家帮忙看看这是不是做裸孔的正解？

看一下

bigblue

好像是不行，最好是在ALL LAYERS画2D线。

可以的

不对,既然是孔,就不能用2D 线画,2D线画出来的就是板面上面的无电气属性的线(不管是什么形状),
做不需要焊接的定位孔:方法和做焊孔时一样,不过把孔的内径和外径设成一样大小.

如果定位孔内不需要是金属化孔,要把其选项设置成无效

这个定位孔无网络,和原理图没有任何关系.只要定位准确就行.

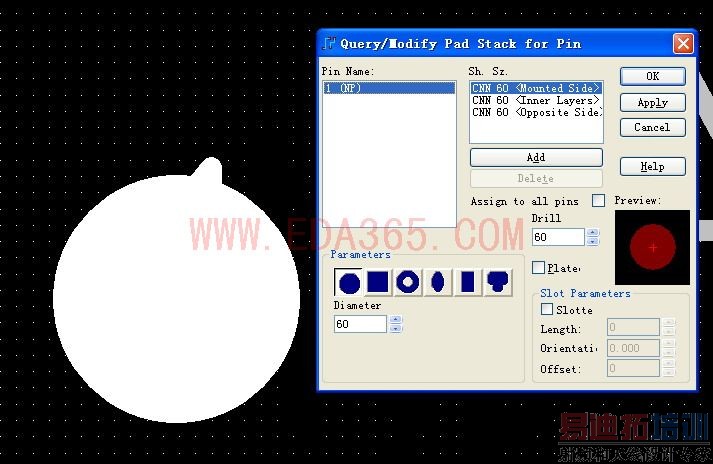

附件时定位孔的设置,

jingweizheng
多谢！设置的时候是不是对Mounted Side、Inner Layer、Opposite Side全设置成你给的图样子？
另外，Drill=Diameter就等于只钻一个孔，没有焊盘了是吧？Drill和Diameter分别对应焊盘的内外径？

定位孔:
Mounted Side、Inner Layer、Opposite Side3个要设置成同样大小,
Drill=Diameter=Mounted Side、Inner Layer、Opposite Side,
此时是一不能焊的孔,但是孔的内壁会有金属,如不要孔的内壁有金属,Drill值下面的方框不要选中.
你找书多研究研究,这些是最基础的.

jingweizheng
多谢 ，刚接触POWERPCB很多东西还要你们这些大牛学习，呵呵。

做定位孔上面说的都对，两种方法都是可以的，一是用2D线画一个圈，放在Drill Drawing层，另一个是直接放焊盘孔，把孔的内径和外径设成一样大小，并且Plated(镀金的)选项不要打勾就行了，我用这两种方法都画过，并且实际出过板子，PCB厂都能做出来

第一种不好,不负责/不仔细的板厂容易将该孔漏钻.最好用第二种方法.Drill是孔的直径.而Diameter是焊盘的直径.
