生成gerber文件

录入:edatop.com    点击:
请问大家,在生成gerber文件的时候,怎么使生成的所有文件的中心坐标一样

不会全部一样,
你要设计一样做什么,CAM工程师会用层对齐 帮你对齐层。

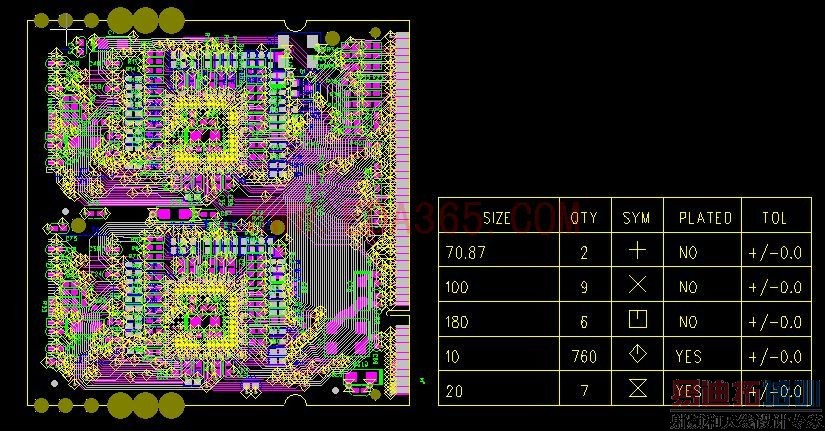

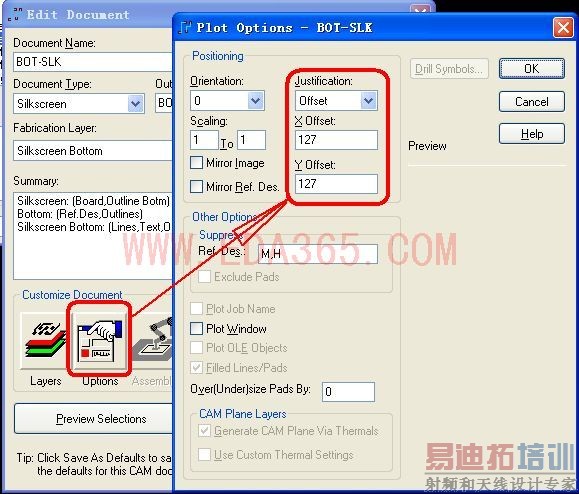

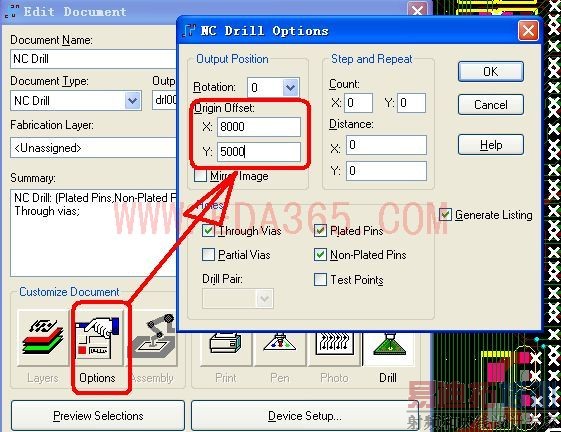

cam 中的option .....offset 数值设成一样就可以对齐了.

这个设计一样也没有用哦,

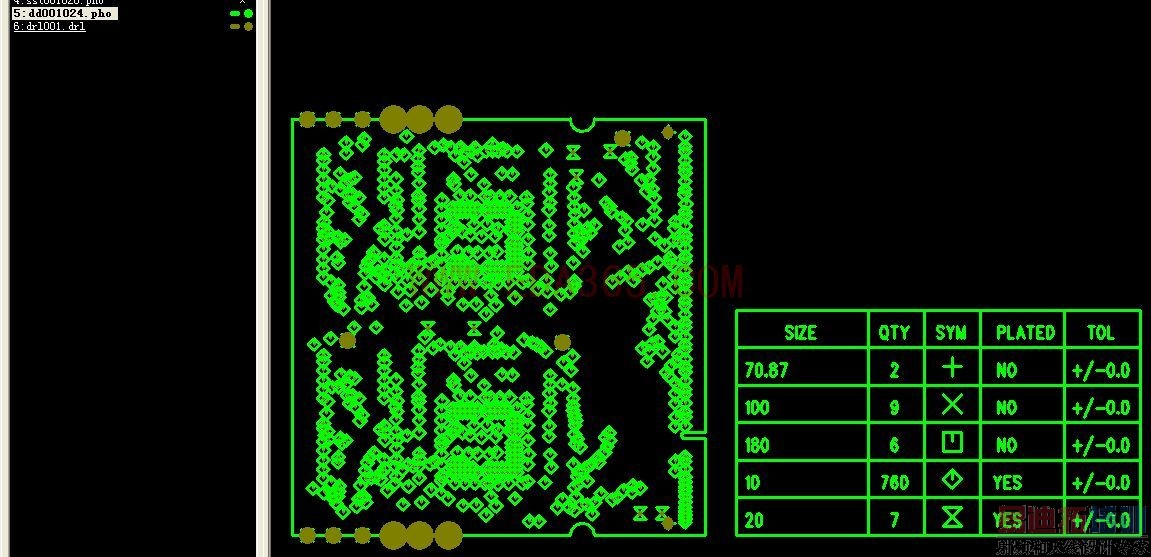

丝印2层跟钻孔层,是对不上,。其他的还能

学习了。

4楼说的没错

这个设计一样也没有用哦,
丝印2层跟钻孔层,是对不上,。其他的还能
毒女 发表于 2009-8-4 17:23
[url=http://www.eda365.com/redirect.php?goto=findpost&pid=191861&ptid=23729]





7#[/url]
风风点点

对啊 我都是那样设置的,所有的偏置值都是一样的 还是不行。

PCB 挂上来看看.

好的
SG2010.rar

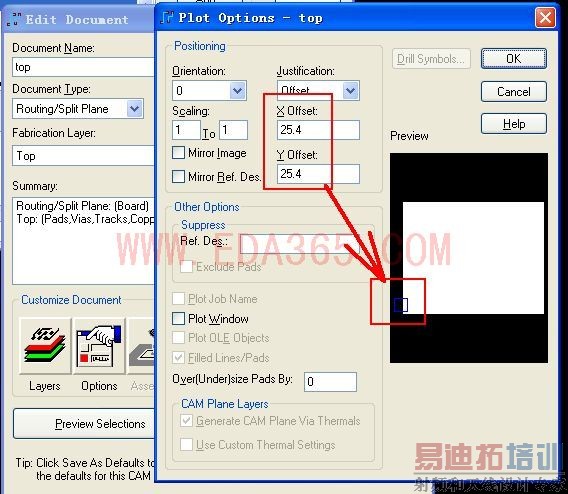

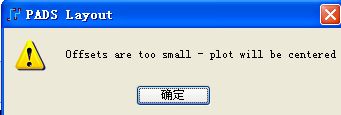

你设置的offset 数值太小,没有在白框内.你在出Gerble 时不是会有提示调整到中间吗?




风风点点

设置大一点就可以了吗?我试试



风风点点

可以解决这个问题 非常感谢哦!

学习啦
谢谢

把OFFSET设计为中心,CENTER 就不会出现以下的对话框
