上传AUTOCAD的文件版主帮我看看
录入：edatop.com 点击：
2.rar
你要帮你看什么呀，不太明白你的意思
DXF文件导进PADS PCB里报错啊,
1.删掉图中的文字
2.把原文件里的线条全转到名称为0的图层，并复制所有线条
3.新建一个以acadiso.dwt为模板的文件，在名称为0的图层粘贴
4.导出dxf
试过，可以解决
对你原来板的外形尺寸有疑惑，3、4米大，实际的有这么大吗？
1.删掉图中的问题?是什么意思
那你把转好的DXF文件上传啊
后面又试了一下，文字不用删，将所有层的内容并到0层（全选，再选0层），全选、复制
新建以acadiso.dwt为模板的文件，粘贴，另存为dxf文件（我的是2004格式）

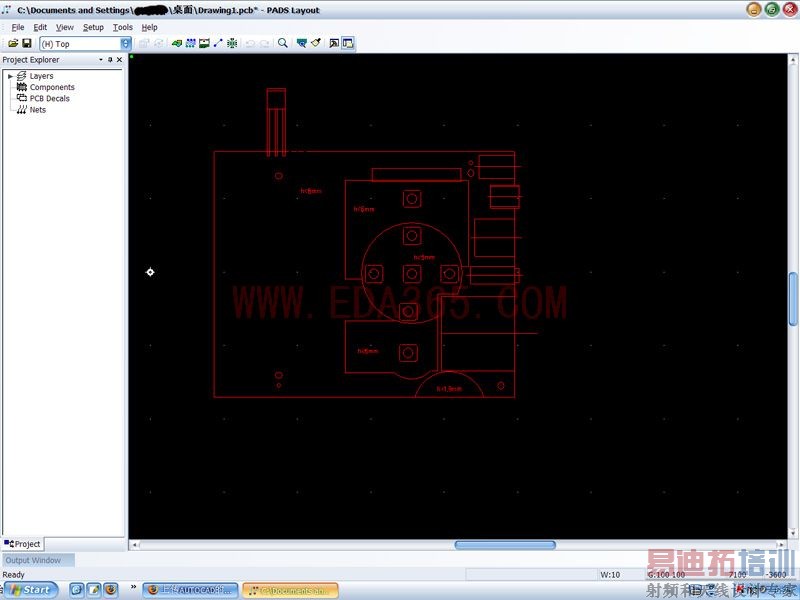

在pads layout2007使用import导入
剖面线无法导入
顺便提一句，你在acad里的画线有点不规范
Drawing1.rar
