GERBER文件的疑问急
录入：edatop.com 点击：
我在出GERBER文件的时候发现我的PWR层和GND不一样·我的PWR内电源层选的是SPLIT/mixed模式·进行了内电源层分割。PWR采用的是正片。

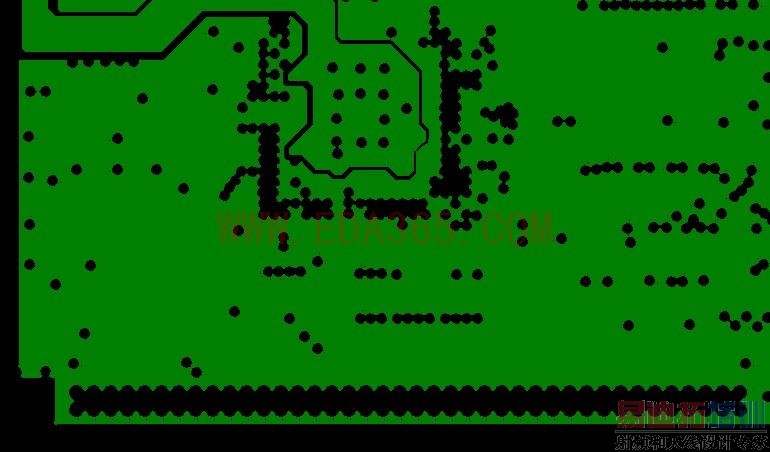

PWR层

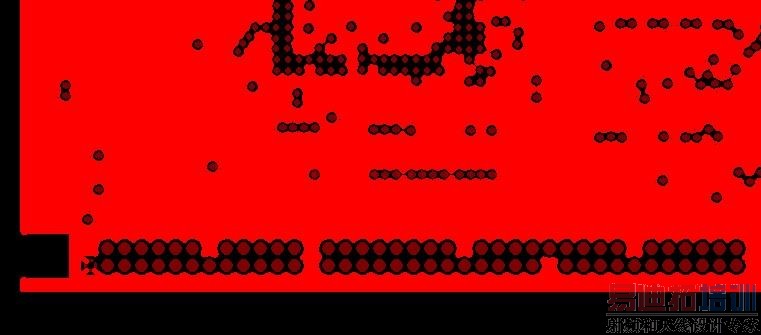

GND层
注意看下面那一排孔···
如果是这样那等于没有和PWR连接，PWR这一层只出了COPPER，等于其他的pads，都没有出···我不知道有没有问题··拜求高手帮我解答下·
PWR层
GND层
注意看下面那一排孔···
如果是这样那等于没有和PWR连接，PWR这一层只出了COPPER，等于其他的pads，都没有出···我不知道有没有问题··拜求高手帮我解答下·

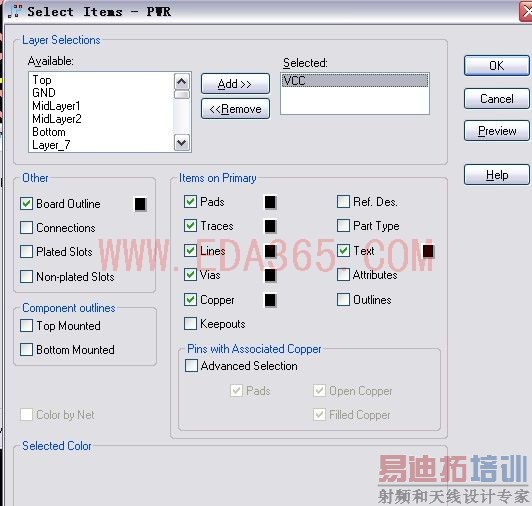

pads,traces,vias,copper都要选上。
我选上了···还是一样·我的PWR是正片·我的GND是负面

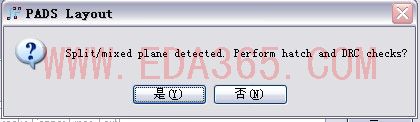

我在导出GERBER的时候有这个提示··不知道是什么原因
无图无真相。
==给问你图··

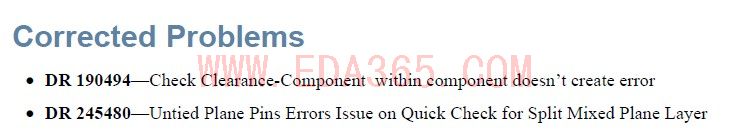

我帮查了一下PADS的说明文件。我的是2007.1的版本···好像对我这个版本有修复！
DR 245480—Untied Plane Pins Errors Issue on Quick Check for Split Mixed Plane Layer
说的就是这个问题···版本帮我看看··或者拿个高版本的帮我出个GERBER`
Hi264_v1.5.rar
版主不在了吗？
顶起
你的设置有问题：
1，不要勾选remove unused pads；
2，请将你的min. spoke选1，不要选4。
好像还是不行··
谢谢楼上的人··问题我已经解决··是按他的方法
