关于地网络连地非常奇怪的问题

录入:edatop.com    点击:
许多具有地网络的过孔被检查去错误,但实际上所有的过孔都是与地线相连的,非常奇怪,大家解决解决??
文件在附件!
数码显示板-6.16.rar

打开你的附件,连接性没有错误啊

奇怪,可我检查时发现有二百多个错误啊,难道我设计有问题(而且过孔明明连好的,可是就是报错),

了解下

俺用2005,打不开,没办法看

个人认为首先你将top、bottom两层的plane type在层设置里改为Split/Mixed。其他你自己再摸索,尝试一下吧。

原因:

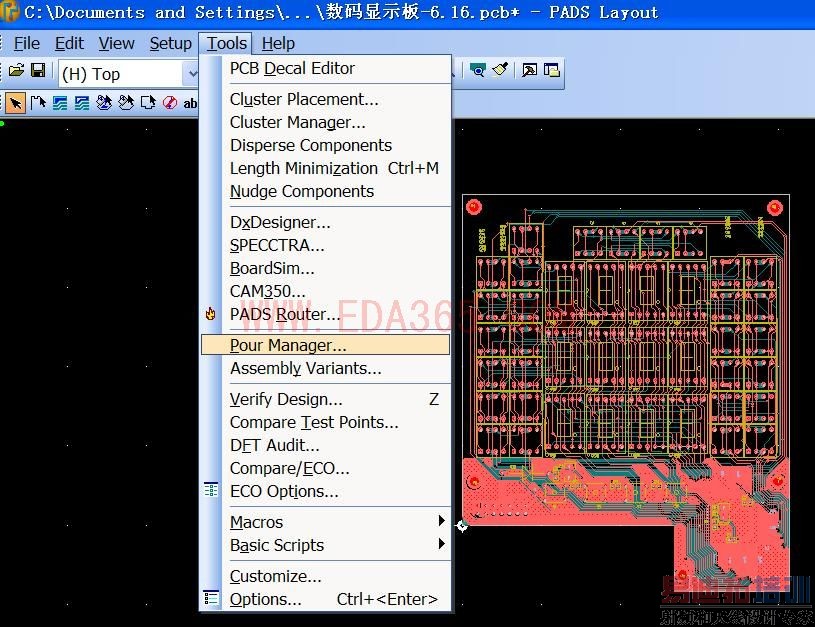

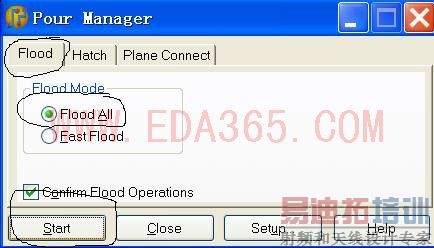

检查连通性一定要先执行灌铜
