SPD在电源系统中的应用

u TECHWIN 电源 SPD 介绍 < XML:NAMESPACE PREFIX = O />

TECHWIN 电源 SPD 按结构来分类的话，可以分为：箱体式 SPD 和模块式 SPD 。按电源类别来分类的话，可以分为：交流 SPD 和直流 SPD 。

1. 交流 SPD 的型号。

例如： B100B3+N 。

其中“ B ”表示其为箱体式 SPD 。如果为“ M ”的话，表示其为模块式 SPD 。

其中 “100” 表示该 SPD 的最大通流容量，单位为 KA 。即表示该 SPD 的最大通流容量是 100KA 。

其中“ B ”表示该 SPD 的最大持续工作电压，表示 385V AC 。其还可以为“ A 、 C 、 D 、 E 、 F 、 G ”，表示不同的电压。 385V AC 在国内是最常用的。

其中“ 3+N ”表示该 SPD 的结构。还可以为“ 4 ”、“ 2 ”和“ 1+N ”。数字表示压敏电阻模块的数量，“ N ”表示带有 NPE 模块。“ 3+N ”表示该 SPD 由 3 个压敏电阻模块和 1 个 NPE 模块组成。“ 4 ”表示由 4 个压敏电阻模块组成。“ 3+N ”和“ 4 ”用于三相电，“ 1+N ”和“ 2 ”用于单相电。“ 3+N ”和“ 1+N ”模式多用于通信行业，一般情况下多用“ 4 ”和“ 2 ”模式。

也就是说，“ B100B3+N ”表示最大通流容量为 100KA 的箱体式 SPD ，其采用 3 压敏电阻模块和 1 个 NPE 模块结构。

2. 直流 SPD 的型号。

例如： M40-48 。

其中“ M ”表示模块式 SPD 。

其中“ 40 ”表示该 SPD 的最大通流容量为 40KA 。

其中“ 48 ”表示其标称工作电压为 48V DC 。

直流 SPD 都为 2 个压敏电阻模块，所以型号中不用体现。

TECHWIN 电源 SPD 系列产品的型号可以说是由压敏电阻模块和 NPE 模块组合而成的。如“ M40B ”表示最大通流容量为 40KA ，最大持续工作电压为 385V AC 的压敏电阻模块型号。“ NPE< XML:NAMESPACE PREFIX = ST1 />40 ” 表示标称放电电流为40KA 的 NPE 模块。 3 个 M40B 和 1 个 NPE40 就组合成了 M40B3+N 。 < [p] O:P>

u 电源 SPD 的分类

以上防雷器型号是单模块的型号，具体型号依据使用的环境和行业不同回进行适当的组合。

u 电源防雷器通流容量参数值

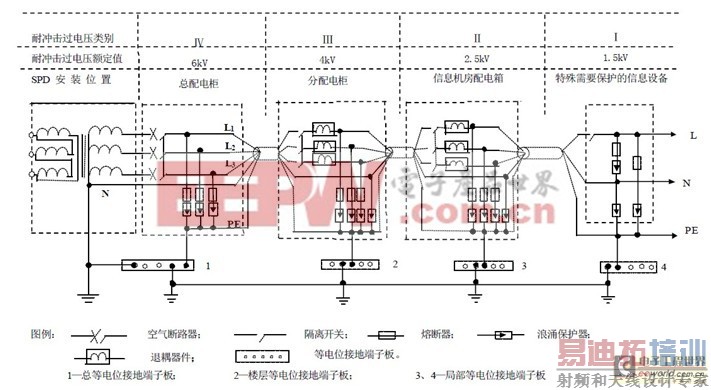

对于上述分区交界处的具体位置可以参考下图：

以上防雷器对于某个建筑物电源系统具体的通流容量的选定要参考建筑物所处地理位置环境、周围有无危险因素、建筑物电子信息系统雷电防护等级等众多因素来确定。考虑建筑物所处地理位置环境是因为各个地域的雷电现象的强弱是不同的（一般用雷暴日来衡量）。周围有无危险因素中的危险因素是指位于旷野孤立的，位于河边、湖边、山坡下、山地中等等。意思就是指会不会更容易发生雷击现象。

对于选用箱体式 SPD 还是模块式 SPD 主要取决于施工安装是否方便和用户具体要求的功能。

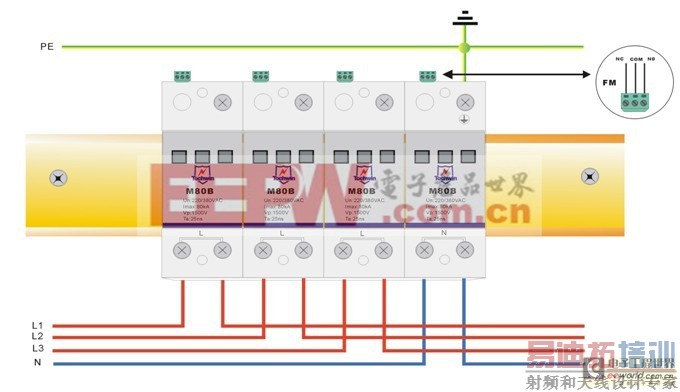

10. 如果选配的是电源防雷箱，电源防雷箱内部的模块式防雷器的接线方式不变。

u 防雷器连接线最小截面积
