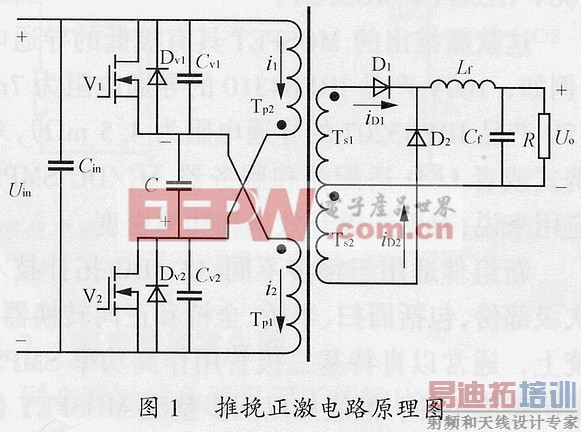

1 推挽正激电路工作原理
在分析推挽正激电路工作模态前，做如下设定：
[p]
1）[t1－t2] 在t1之前V1及V2都是关断的，输入电流沿电源正极→Tp2→C→Tp1→电源负极回路环流工作，环流为Ia=nDIo[1]（具体分析在第2节中给出）。原副边绕组电压为0，D1及D2同时导通。t1时刻V1开通，Uin加在Tp1的漏感上，i1快速增加；Uc加在Tp2的漏感上，i2迅速减小并反向增大。相应的，在副边流过D1电流iD1增大，流过D2的电流iD2减小。t2时刻，D2截止iD2=0。此模态等效电路图如图3（a）所示，持续时间为
2 环流分析

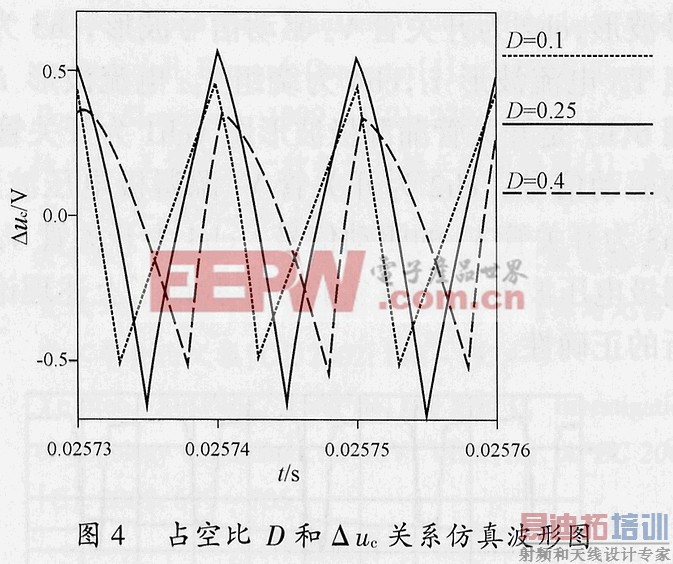

3 主要参数对电路工作的影响分析
2）减小输入滤波器体积与传统的推挽电路相比，推挽正激电路中的箝位电容为开关管关断期间提供一个续流回路。正是由于续流回路的存在使推挽正激电路工作的输入电流纹波的安秒积分较其它拓扑小。因此，可以减小输入滤波器的体积。

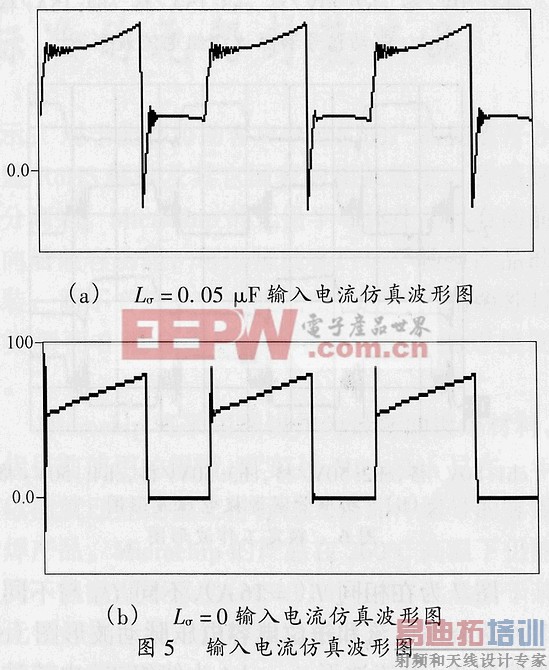

4 仿真和实验

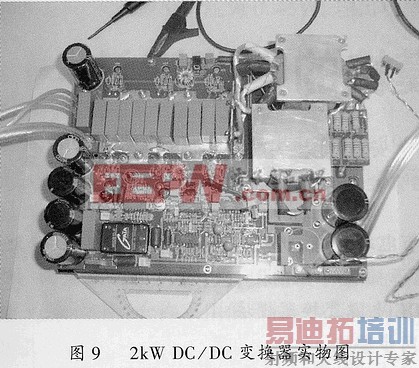

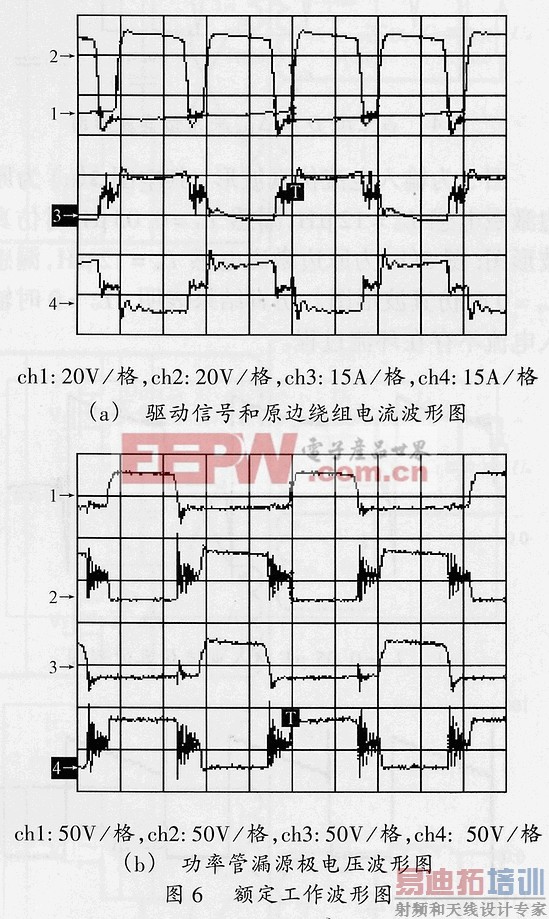

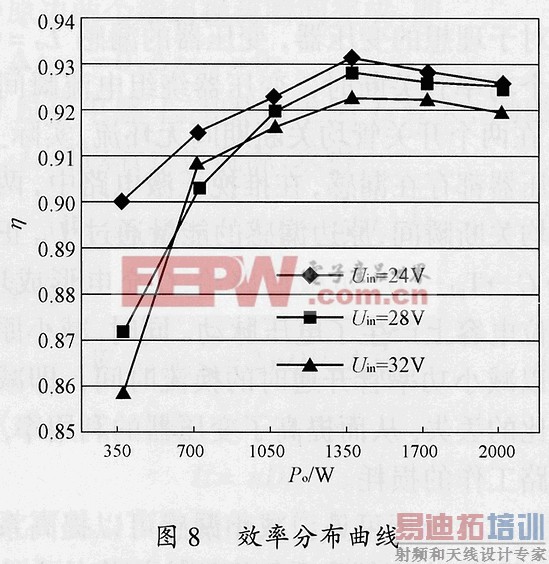

4.2 实验结果

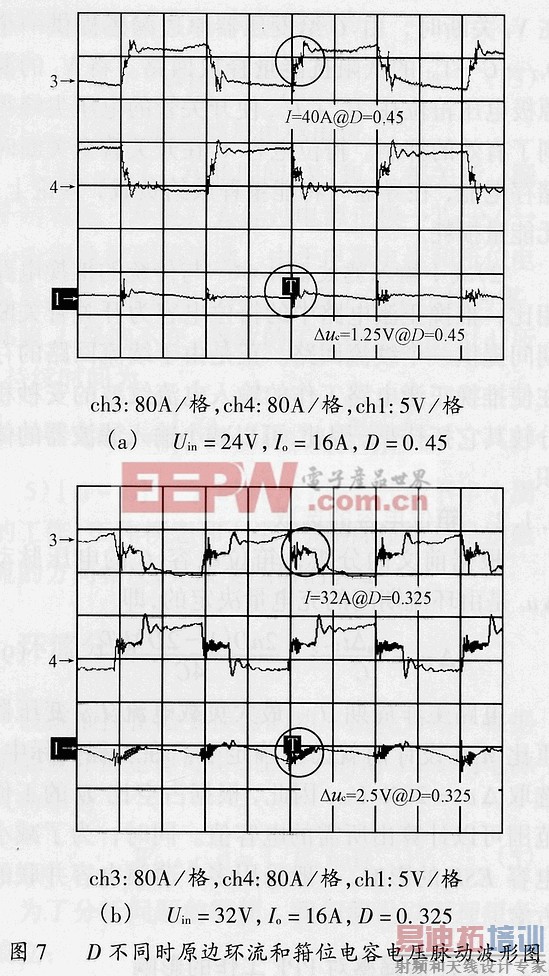

图7为在相同Io（=16A），不同Uin与不同D时原边绕组电流和箝位电容电压脉动波形图（ch3为绕组Tp1电流波形i1，ch4为绕组Tp2电流波形i2，ch1为箝位电容电压脉动Δuc波形）。实验波形充分说明了第2节环流分析和第3.1.2节中箝位电容选取原则的正确性。
5 结语
3）输入电流纹波安秒积分较其它拓扑小，减小了输入滤波器体积。
