TCL-HiD432/522型背投彩电电源电路原理

TCL－HiD432/522 型背投彩电，为了满足负载供电的需求，采用了两套电源电路，为不同的负载供电，如图1 所示。

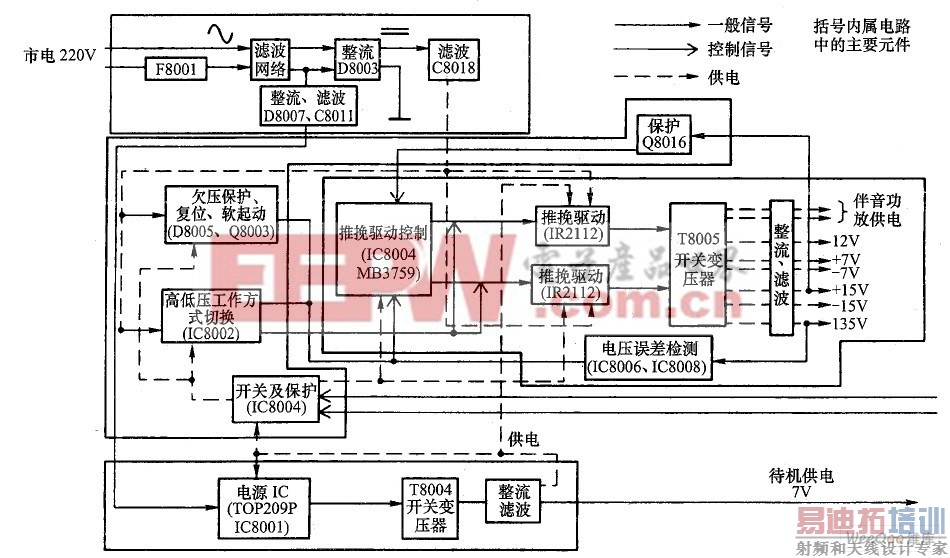

图1 TCL-HiD432/522 型背投彩电电源电路构成方框图

　　一、市电输入及变换电路

该机输入市电电压（AC220 V）后，市电电压经连接器P8005 进入电路板，经保险管F8001 送到线路滤波器，由该滤波器滤除市电电网中的对称和非对称干扰脉冲，并且可对开关电源产生的高频振荡脉冲进行有效地抑制。经线路滤波器低通滤波后的220 V 市电电压：

一路经电阻组成的开机冲击大电流抑制电路后，通过D8003 桥式整流、C8018 和L8012 滤波后，在C8018两端建立310 V 左右的不稳定的直流电压。

另一路经D8007 半波整流、C80ll 滤波获得的电压为微处理器电源供电。

二、主电源电路

TCL-HiD432/522 型背投彩电的主电源采用1 块电源控制芯片MB3759（IC8004）、2 块桥式驱动芯片IR2112、一个开关变压器T8005、4 只开关管（Q8007、Q8008、Q8014、Q8015）为核心的他激式开关电源，如图2 所示。

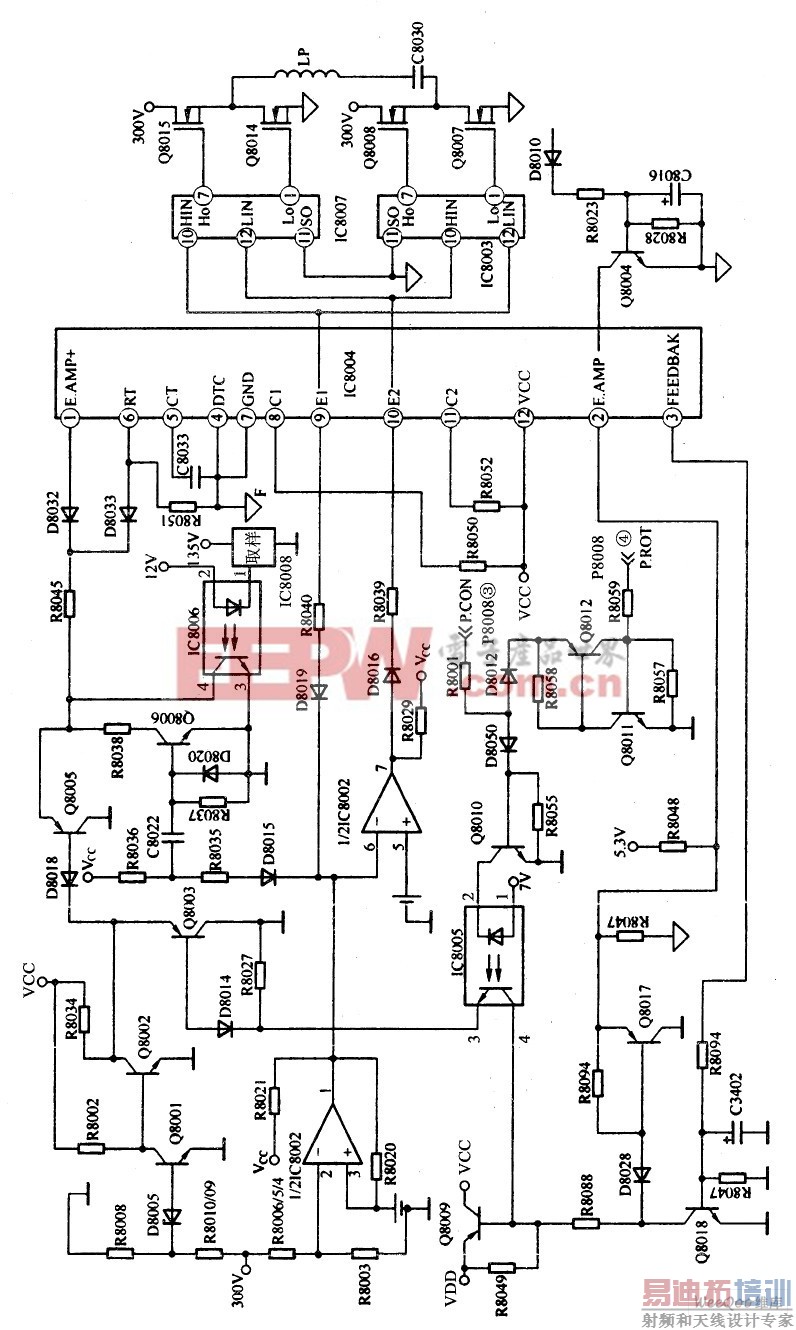

图2 TCL-HiD432/522型背投彩电主电源局部电路图[p]
