单相全桥PWM整流电路的工作原理
录入:edatop.com 点击:
正弦信号波和三角波相比较的方法对图6-28b中的V1~V4进行SPWM控制,就可以在桥的交流输入端AB产生一个SPWM波uAB。
uAB中含有和正弦信号波同频率且幅值成比例的基波分量,以及和三角波载波有关的频率很高的谐波,不含有低次谐波。
由于Ls的滤波作用,谐波电压只使is产生很小的脉动。
当正弦信号波频率和电源频率相同时,is也为与电源频率相同的正弦波。
us一定时,is幅值和相位仅由uAB中基波uABf的幅值及其与us的相位差决定。
改变uABf的幅值和相位,可使is和us同相或反相,is比us超前90°,或使is与us相位差为所需角度。
PWM整流电路的工作原理

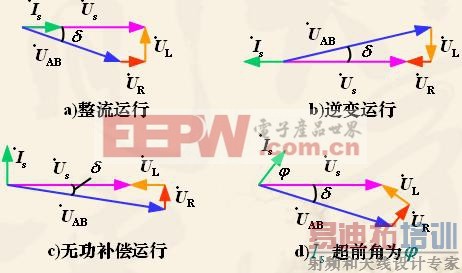

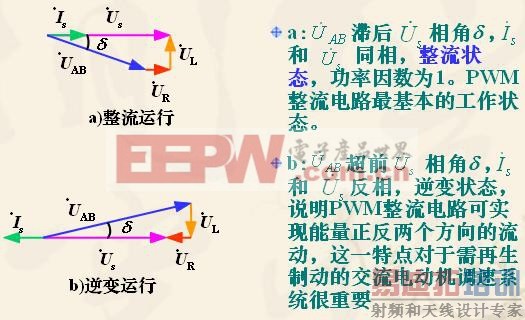

图6-29 PWM整流电路的运行方式向量图
(2)对单相全桥PWM整流电路工作原理的进一步说明
整流状态下:
us > 0时,(V2、VD4、VD1、Ls)和(V3、VD1、VD4、Ls)分别组成两个升压斩波电路,以(V2、VD4、VD1、Ls)为例。
V2通时,us通过V2、VD4向Ls储能。
V2关断时,Ls中的储能通过VD1、VD4向C充电。
us 0时,(V1、VD3、VD2、Ls)和(V4、VD2、VD3、Ls)分别组成两个升压斩波电路。
