开关电源对电路的保护

　　开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸[4]。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。防浪涌软启动电路通常有晶闸管保护法和继电器保护法两大类。

　　(1) 晶闸管保护法

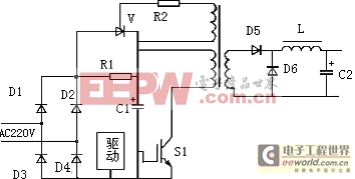

　　图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。

图1采用晶闸管和限流电阻组成的防浪涌电流电路

　　 (2)继电器保护法

图2　采用继电器K和限流电阻R1构成的
防浪涌电流电路　　图3　替代R2C2延迟电路

　　图2是采用继电器K和限流电阻R1构成的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻R2对并接于继电器K线包的电容器C2充电，当C2上的电压达到继电器K的动作电压时，K动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代R2C2延迟电路。

　　 进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流能力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。

　　温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明[5]，电子元器件温度每升高2℃，可靠性下降10%，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

图4　 过压、欠压、过热保护电路

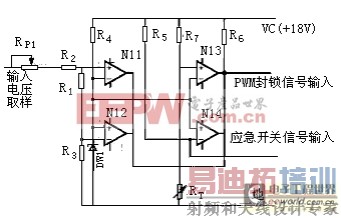

　　图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。N1.3为过热比较器，RT为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，RT阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。

　　由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此，必须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。图5是一个简单的缺相保护电路。三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相动作阈值。该缺相保护适用于三相四线制，而不适用于三相三线制。电路稍加变动，亦可用高电平封锁PWM信号。

图5　三相四线制的缺相保护电路
