网友自制太阳能发电机 低碳环保

录入:edatop.com    点击:

一直中意绿色能源,但我这里没有没有风力资源,就只能考虑太阳能了,下决心买了8块200W的太阳能电池,14个100A电瓶,花大血本了。

淘宝上买了个太阳能充电器,是10A的那种,我只用里面的充电功能,还是脉冲的,

拆开,改装,把里面的管子换了,直接用了2907的管子,不用改线路,加了散热器,一下子就能冲60A也不成问题,卖冲电器的不要骂我啊,因为那个60A的充电器实在是太贵了,一个充电器60元,加两个管子2907是40元,100元一个充电器搞定,这个是我觉得最便宜的投资了。

太阳好的时候我这个50A的电流表不够用,呵呵,太阳能电池很给力啊。

现在就是这个我花了一个月做的逆变器了。

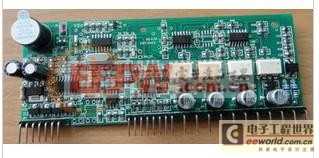

驱动板用的是张工的成品版,自己做驱动板,怕不漂亮,PCB也做不好,用成品的放心。

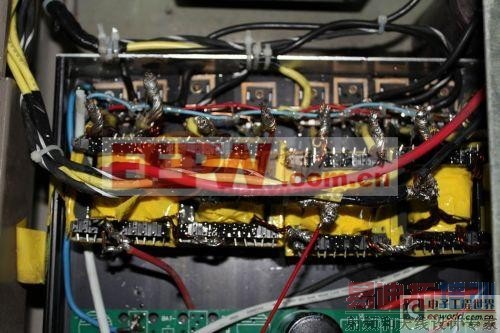

DC-DC的管子第一次用的是irf2907,一直功率上不去,不能拖空调,搞到最后管子全炸了,呵呵,一排八个,心疼啊,有了第一次的经验,第二次用了管产的管子, RU190N08Q(TO-247) 这个管子比2907好用多了,这变压器是第一次绕,绕的不好看,整个逆变器就在一块大散热器上做平台搭焊开工,没有办法,习惯了,没有耐心把东西做的很漂亮,

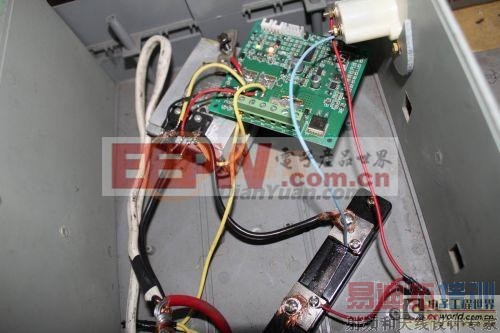

张工的驱动板在这里安家。呵呵。

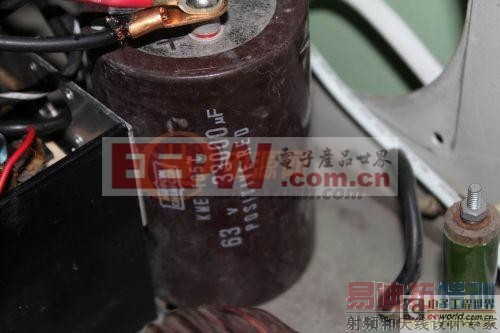

这个就是传说中的大水塘吧,以前做功放用下来的,就用上了,

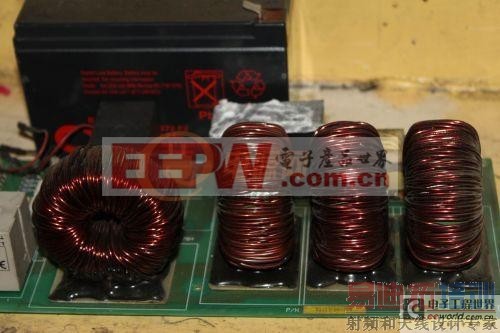

大电感,是一个5000KV的逆变器上拆下来的,买来八个,八个就有10多斤啊,真重,用了四个,多了四个,两个串联用的,一个电感量是1.4.我串联是2.8吧。不知道会不会太高,不是说越大越好吗,呵呵。

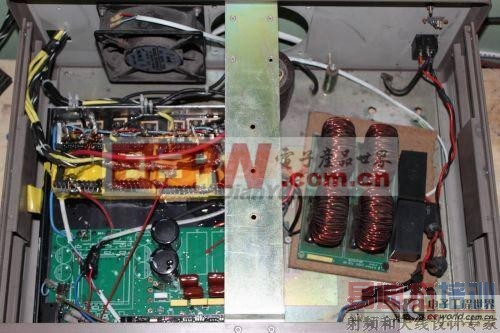

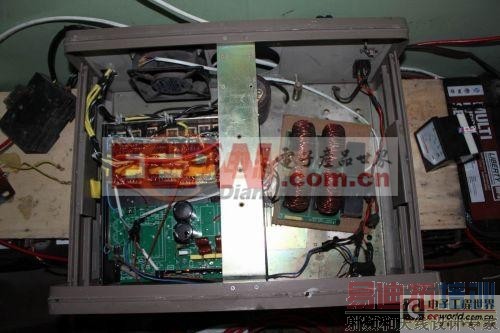

来几张整体图,我用了四个变压器,前级用了八个 RU190N08Q(TO-247) 管子,高频变压器用0.9的线用多股绕的,H桥用了 FQL40N50 ,现在拖空调一点也不在话下,最大拖过2600W的电器,没有敢再试,怕放鞭炮,用来烧热水一点也不成问题,

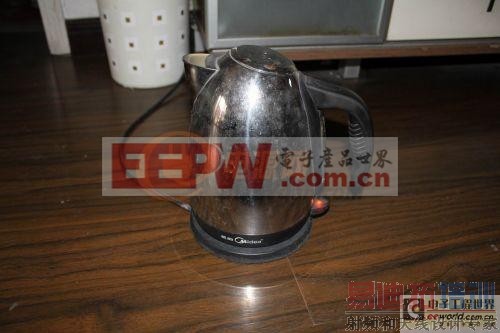

这是1800W的,每天都用来烧水的,

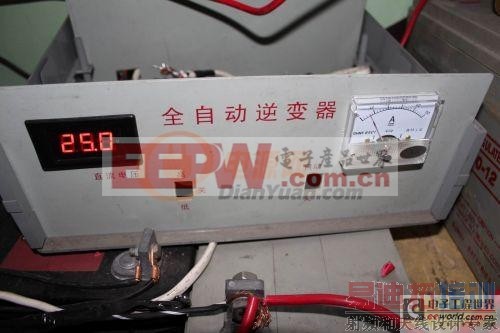

这是烧水时的电流,

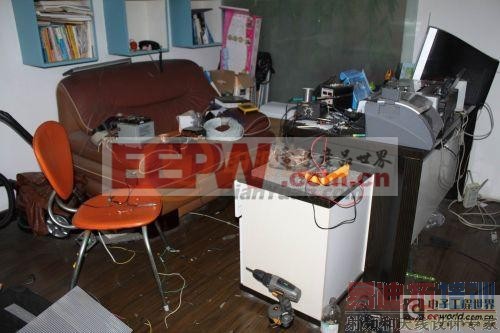

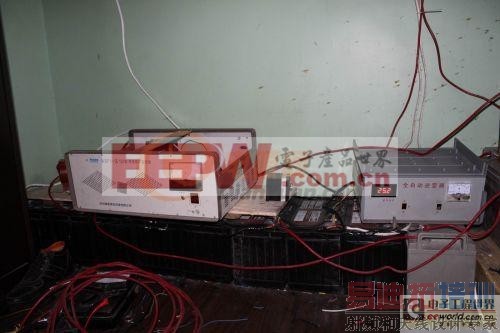

这是工作场所,太乱了,哈哈。

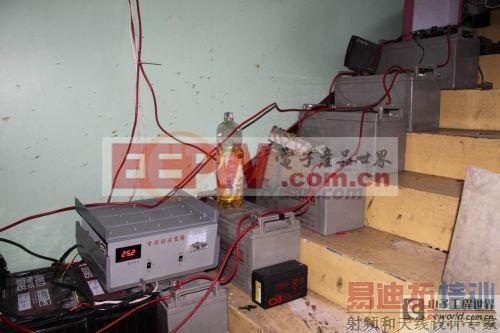

现在基本是每天电用不完,我这套系统已经经过了半个月的考验了,没有出过问题,晚上两个电视机,一个电脑,加上电灯,烧水,电饭煲,全部电器都在用,除非是连续三天以上那种特别阴沉的下雨天,那要切换到市电,不然多云天气也有电流输出,在20A左右,就是电瓶太贵,不然再买20个电瓶,连续10天不出太阳也不怕了,哈哈。

第一次做不好逆变器以为是这高频逆变器拖启动型负载一点也不好,想放弃高频改做工频,其实这是我以前的观点,张工对我说高频做好了比工频好多了,事实证明了这点,现在拖空调启动连灯也不闪一下,我的是正1.5匹空调,也不会发出工频逆变器那样的嗡嗡声,那个APC工频逆变器我的那个34寸纯平电视机启动时会发出很大声的嗡嗡声,所以不要再说高频逆变器拖启动型电器不如工频了,那个apc工频逆变器空载电流是1.8A。我是不关的,一天24小时下来,要消耗快1000W的电 啊,我这个空载电流是400MA,呵呵,省多了,虽然那些国外的逆变器是好,但用自己做的感觉不一样,还有那些三特什么的如果是3KV的,电瓶输入基本是96V,要八个电瓶串联,我拆电感那个逆变器电瓶输入是272V,我是自己家用,没有那么多钱换电瓶吧,打比方一组电瓶10个,其中一个,只是稍微有点性能不好,就要把10个电瓶全部换掉。因为换掉那个坏的没有用了,一致性不好,马上其他电瓶就会报废,所以我就采用了24V的方案,那样我有两批电瓶也没有事,14个,7个一起并联,其中一个性能差点,就当是傀儡也没有事情。

装这套系统也不完全是为了省电费,也是为了满足自己对电的热爱吧,不然这个成本是要好几年才能回来的,我估计要四年吧,呵呵,不管这个了。

再这里还要谢谢张工的指导,呵呵,还要谢谢电源网啊,老寿先生这样的老师,大公无私的奉献,让我又有了自己制作逆变器的信心啊,好久没有那样的激情做一个东西,以前做功放什么的,呵呵,可以通宵去制作,

最后就是要好好收拾工作场所了,太乱了,乱了一个月了,呵呵!(电源网原创转载请注明出处)
