PSR原边反馈开关电源变压器设计

下面结合实际来讲讲我对PSR原边反馈开关电源设计的“独特”方法——以实际为基础。

要求条件：

全电压输入，输出5V/1A，符合能源之星2之标准，符合IEC60950和EN55022安规及EMC标准。

因充电器为了方便携带，一般都要求小体积，所以针对5W的开关电源充电器一般都采用体积较小的EFD-15和EPC13的变压器，此类变压器按常规计算方式可能会认为CORE太小，做不到，如果现在还有人这样认为，那你就OUT了。

磁芯以确定，下面就分别讲讲采用EFD15和EPC13的变压器设计5V/1A 5W的电源变压器。

1. EFD15变压器设计

目前针对小变压器磁芯，特别是小公司基本都无从得知CORE的B/H曲线，因PSR线路对变压器漏感有所要求。

所以从对变压器作最小漏感设计入手：已知输出电流为1A，5W功率较小，所以铜线的电流密度选8A/mm2,次级铜线直径为:SQRT(1/8/3.14)*2=0.4mm。

通过测量或查询BOBBIN资料可以得知，EFD15的BOBBIN的幅宽为9.2mm。

因次级采用三重绝缘线，0.4mm的三重绝缘线实际直径为0.6mm.

为了减小漏感把次级线圈设计为1整层，次级杂数为：9.2/0.6mm=15.3Ts,取15Ts.

因IC内部一般内置VDS耐压600~650V的MOS，考虑到漏感尖峰，需留50~100V的应力电压余量，所以反射电压需控制在100V以内，得：(Vout+VF)*n100,即：n100/(5+1),n16.6,取n=16.5,得初级匝数NP=15*16.5=247.5取NP=248，代入上式验证，(Vout+VF)*(NP/NS)100,即(5+1)*(248/15)=99.2100,成立。

确定NP=248Ts.假设:初级248Ts在BOBBIN上采用分3层来绕，因多层绕线考虑到出线间隙和次层以上不均匀，需至少留1Ts余量(间隙)。

得：初级铜线可用外径为：9.2/(248/3+1)=0.109mm，对应的实际铜线直径为0.089mm，太小(小于0.1mm不易绕制)，不可取。

假设:初级248Ts在BOBBIN上采用分4层来绕，初级铜线可用外径为：9.2/(248/4+1)=0.146mm，对应的铜线直径为0.126mm，实际可用铜线直径取0.12mm。

IC的VCC电压下限一般为10~12V，考虑到至少留3V余量，取VCC电压为15V左右，得：NV=Vnv/(Vout+VF)*NS=15/(5+1)*15=37.5Ts,取38Ts.因PSR采用NV线圈稳压，所以NV的漏感也需控制，仍然按整层设计，得：NV线径=9.2/(38+1)=0.235mm, 对应的铜线直径为0.215mm，实际可用铜线直径取0.2mm。也可采用0.1mm双线并饶。

到此，各线圈匝数就确定下来了。

下面来确定绕线顺序。

因要工作在DCM模式，且采用无Y设计，DI/DT比较大，变压器磁芯研磨气隙会产生穿透力强杂散磁通导致线圈测试涡流，影响EMC噪音，所以需先在BOBBIN上采用0.1mm直径的铜线绕满一层作为屏蔽，且引出端接NV的地线。

绕完屏蔽后，保TAPE1层;再绕初级，按以上计算的分4层绕制，完成后包TAPE 1层;为减小初次级间的分布电容对EMC的影响，再用0.1mm的线绕一层屏蔽，包TAPE 1层;再绕次级，包TAPE 1层;再绕反馈，包TAPE 2层。

可能有人会说：怎么没有计算电感量

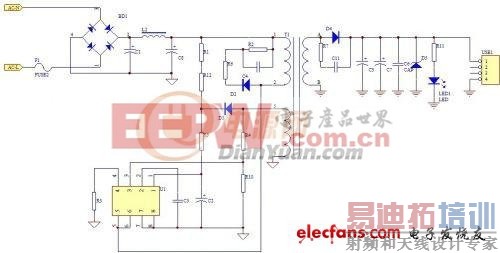

因前面说了，CORE的B/H不确定，所以得先从确定饱和AL值下手。把变压器CORE中柱研磨一点，然后装上以上方式绕好的线圈装机，并用示波器检测Rsenes上的波形，见下图中R5.

输入AC90V/50Hz，慢慢加载，观察CORE有没有饱和，如果有饱和迹象，拆下再研磨……直到负载到1.1~1.2A刚好出现一点饱和迹象，(此波形需把波形放大到满屏观察最佳)OK,拆下变压器测量电感量，此时所测得的电感量作为最大值依据，再根据厂商制造能力适当留+3%~+5%的误差范围和余量，如：测量为2mH,则取2-2*0.05=1.9mH,误差为+/-0.1mH.[p] 现在再来验证以上参数变压器BOBBIN的绕线空间。

已知：E1和E2铜线直径为0.1mm,实际外径为0.12mm;NP铜线直径为0.12mm,实际外径为0.14mm;NS铜线直径为0.4mm,实际外径为0.6mm;TAPE采用0.025mm厚的麦拉胶纸。

A.

NV若采用铜线直径为0.2mm,实际外径为0.22mm

线包单边厚度为：E1+TAPE+NP+TAPE+E2+TAPE+NS+TAPE+NV+TAPE

=0.12+0.025+0.14*4+0.025+0.12+0.025+0.6+0.025+0.22+0.025*2=1.77mm.

B.

NV若采用铜线直径为0.1mm双线并饶,实际外径为0.12mm

线包单边厚度为：E1+TAPE+NP+TAPE+E2+TAPE+NS+TAPE+NV+TAPE

=0.12+0.025+0.14*4+0.025+0.12+0.025+0.6+0.025+0.12+0.025*2=1.67mm.

测量或查EFD15的BOBBIN的单边槽深为2.0mm，

所以以上2种方式绕制的变压器都可行。

2. EPC13的变压器设计

依然沿用以上设计方法，

测量或查BOBBIN资料可得EPC13 BOBBIN幅宽为6.8mm，

次级匝数为：6.8/0.6=11.3Ts,取11Ts.

初级匝数为：11*16.5=181.5Ts,取182Ts.

反馈匝数为：15/(5+1)*11=27.5Ts,取28Ts.

继续，EPC13的绕线方式同EFD15，再这里就不再重复了。

以上变压器设计出的各项差数是以控制漏感为出发点的，各项参数(肖特基的VF,MOS管的电压应力余量……)都是零界或限值，实际设计中会因次级绕线同名端对应输出PIN位出现交叉，或输出飞线套铁氟龙套管，或供应商的制程能力，都会使次级线圈减少1~2圈，对应的初级和反馈也需根据匝比减少圈数;另，目前市场的竞争导致制造商把IC内置MOS管的VDS耐压减小一点来节省成本，为保留更大的电压应力余量，需再减少初级匝数;以上的修改都会对EMC辐射造成负面影响，对应的取舍还需权衡，但前提是必须使产品工作在DCM模式。

从08年市场上推出PSR原边反馈方案到现在我一直都有在用此方案设计产品，回顾看看，市场上也出现了很多不同品牌的PSR方案，但相对以前刚推出的PSR控制IC 来说，有因市场反映不良而不断改进的部分，但也有因为恶性竞争而COST DOWN的部分。主要讲讲COST DOWN的部分。

因受一些品牌在IC封装工艺上的专利限制，所以目前大部分的内置MOS的IC(不仅是PSR控制IC，也包括PWM 控制IC)采用的是在基板上置入控制晶圆和MOS晶圆，之间用金线作跳线连接，这样就有2个问题产品了：

1. 金线带来的EMC辐射。

2. 研制控制晶圆的公司可以自己控制控制晶圆的成本，但MOS晶圆一般采用的从MOS晶圆生产上购买，这样一来，MOS晶圆的成本控制也成为IC成本控制的案上肉。

辐射可以采用优化设计来控制。

但MOS晶圆的COST DOWN的路径来源于降低其VDS的耐压，目前已有很多不同品牌的IC将VDS为650V的内置MOS降到620~630V，甚至560~600V。

这样一来，只控制漏感降低VDS峰值电压是不够的，所以还需为VDS保留更大的电压应力余量。

下面再以EPC13为实例，讲讲优化设计后的变压器设计。

方法同上……

先计算出次级，

因考虑到输出飞线套铁氟龙套管或输出线与BOBBIN PIN位交叉，所以需预留1匝空间，得，次级匝数为：6.8/0.6-1=10.3，取10Ts.

再计算初级匝数，因考虑到为MOS管留更大的电压应力余量，所以反射电压取之前的75%

得：(Vout+VF)*n100*75%,输出5V/1A,采用2A/40V的肖特基即可，2A/40V的肖特基其VF值一般为0.55V。

代入上式得：n13.51,取13.5，得NP=10*13.5=135Ts.

代入上式验证(5+0.55)*(135/10)=74.92575,成立。

确定NP=135Ts.

下面再计算反馈匝数，依然取反馈电压为15V，得，15/(5+0.55)*10=27Ts.[p]

PSR线路设计变压器很关键，所以先讲变压器。

后续会继续讲出设计PSR的具体每个元件的设计，包括取样电阻，吸收回路，保护设计及EMC控制方法。

PSR电路一般OCP设计的不是很大，一般在120%左右，如果你测试是是以输入AC90/50Hz(没打错，不是60Hz哦)，输出≡氐1.2A刚好出现一点饱和，实际烧机1.0A是不会饱和的，你可以试试，实际烧机后的OCP会在110%左右。

变压器10%的误差太大了点吧，变压器采用机械研磨误差没那么大。

匝数多可以提高一点电感量，可以让负载时的频率辐射低些，当然，你也可以把EFD15的匝数减少些，但EMC的处理就和EPC13一样需特别注意布线。

找不到放大后的图，就看看这个没放大的吧。

把这个波形在示波器上拉宽，看那条上升的斜线，那是电流上升的波形，要保持是一条缓慢上升的斜线，如果在顶端出现突然上升，说明变压器有饱和迹象。

当然，变压器有一点饱和迹象，在实际中是可以长期烧机的，但因为电流突然上升会测试较强的辐射噪音，所以要控制到变压器不饱和为佳。

但，不饱和就得再研磨CORE，降低电感量，但CORE研磨多了，气隙大了，漏感和涡流也会增大，同样会影响EMC噪音，所以把CORE研磨到零界饱和点是最佳取舍方式。

先不说你计算电感量的B/H值从何来，你可以权衡下你计算出的电感量在EMC取舍上有此方式直接和有效吗 我认为我这种方式更有效也更直接。

空载与满载切换时，输出电压的过冲和下冲与变压器有一定关系，但此问题主要是PSR IC延时检测造成的，解决方法我会在后续讲解，不是变压器的问题。我们的客人在别家公司做的产品出了这个问题，而我们的没有，因此我们接到了一个转过来的200K订单呢。

EMC图纸我得整理下，因为之前认证整改的产品测试PASS一般就没管它。

变压器的温升绝对能通过PSE省令一项的标准。

变压器进料价格在1.18~1.55RMB之间.

如果说5%做不到，那肯定是电路没调好，PSR一般都线损补偿功能，如果启用，输出线长达3米电压调整率都可以做到5%以内，我做过最长为3.5米的。
