问一下PADS Hatch Outline问题
录入：edatop.com 点击：
小弟是此软件新手，请问一下Hatch Outline是不是禁止铺铜分界线的性质？还有，用什么工具画这个呢？

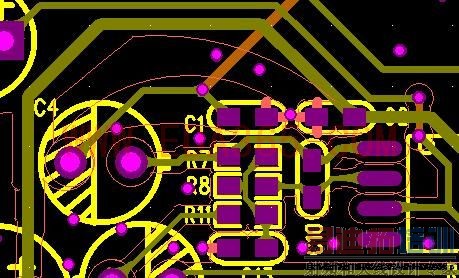

下图是一块板中，我移动了一些元件之后的图，我知道利用Drafting Toolbar下的Copper pour cut out命令可以把这个全部删掉。那用什么命令可以布满整块板呢？比较急。请大哥们帮忙。
本人QQ:44287540
MSN:jmm_1985@yahoo.cn
有空的请帮忙。在深圳的可以见见面一起吃吃饭。互相认识一下！
下图是一块板中，我移动了一些元件之后的图，我知道利用Drafting Toolbar下的Copper pour cut out命令可以把这个全部删掉。那用什么命令可以布满整块板呢？比较急。请大哥们帮忙。
本人QQ:44287540
MSN:jmm_1985@yahoo.cn
有空的请帮忙。在深圳的可以见见面一起吃吃饭。互相认识一下！
那个是之前的灌铜轨迹线,因为你移动了其他的信号线,所以存在...
解决方法:执行一次灌铜就可以了.
