请帮忙看下这个问题，

录入：edatop.com 点击：

补充以下：这个问题是我在粘贴（从别的原理图里复制的）时所出现的问题，在它的本图里可以粘贴。

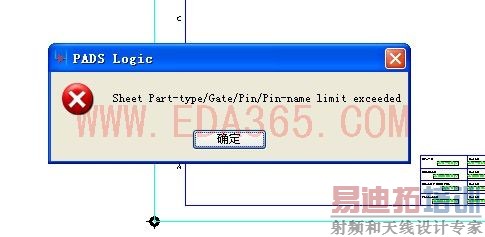

元件类型或门器件或管脚或管脚名超过极限了...
建议把文件发上来。
还有，你的软件不会是demo版的吧？

软件应该不是demo的吧，不过没次打开都有这个

刚又发现个问题：

如图就是附件里的R55不能够复制，帮忙看下怎么回事？
NTSC Encoder_pads.rar

你下图，有一两个元件和线路是多另一个电路图里复制进去的，没有出现错误提示，所以有可能是你元件库做得有问题！

我想可能也是，但在这个器件R55在它的本页的原理图里可以复制，但到了别的分页里就不可以了，如果是库的我问题，应当都不可以复制才对呀，这样是怎么回事呢？

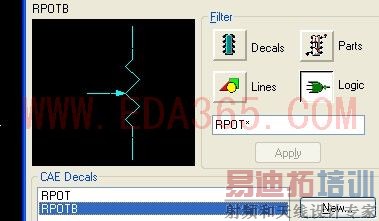

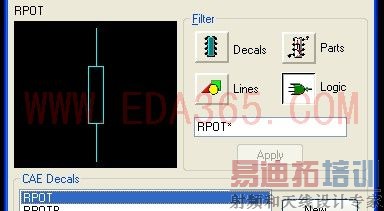

目前以查到是R55库的问题，问题是：原因是在对应的CAE Deacal中多了个2个pin的如图1，本来只需要这个就可以了，如图2，

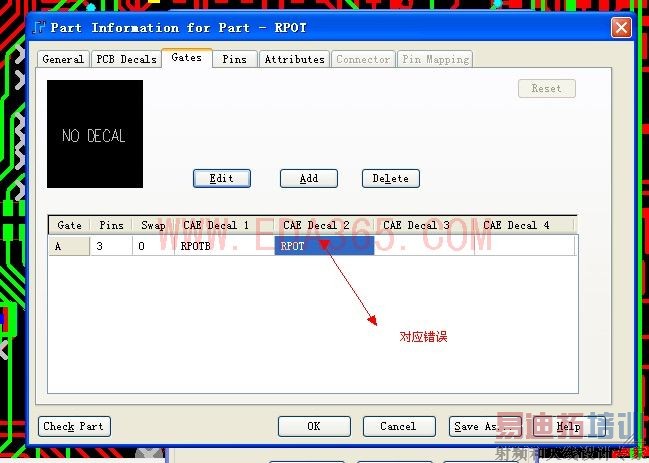

具体错误在下图添加错误：、

谢谢上面2位的帮忙，谢谢！搞了1天，终于搞定！

这个问题我也有，好像不怎么影响。
