原理图页码问题

录入：edatop.com 点击：

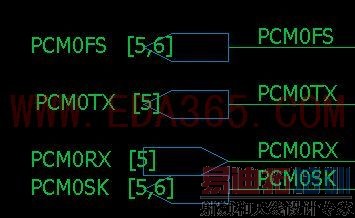

看到好多的原理图，如果有一个信号在其它页里也有，就会标示出来，如 DAA[1.3.5] 这样
后面的这个页码是自动生成的吗？在POWERLOGIC里面怎么搞？

logic搞不了.好像是.

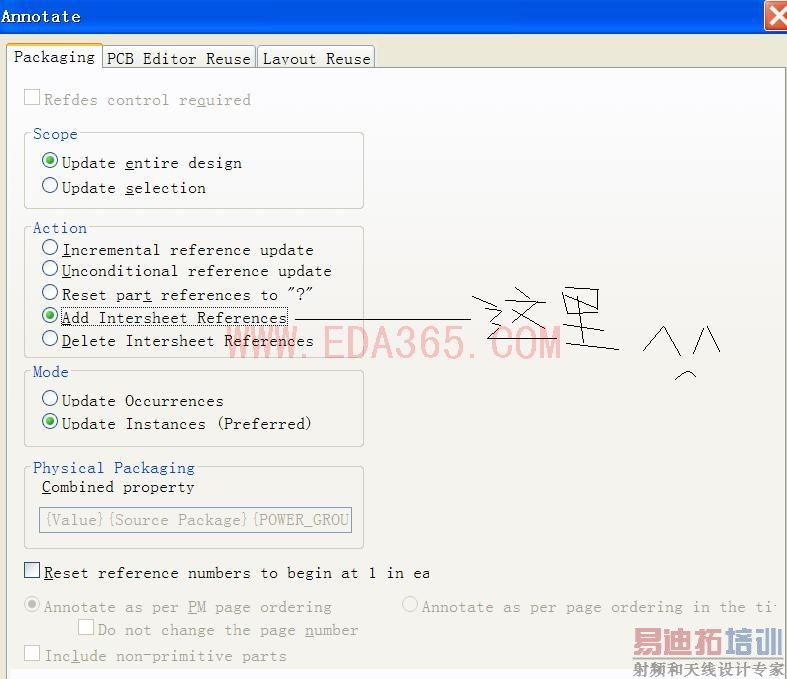

那在orcad里面是怎么弄的？

谢谢版主，但是这样生成的有对于垂直的offset都是乱的，这个要怎么设置？
还有我如果要生成pg{1，2}这种格式的又要怎么设置？
我就是不知道怎么才能让数字到那个括号中去。

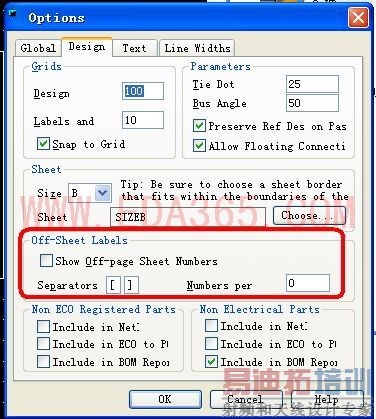

LOGIC 也可以的.
如下打勾即可.

谢谢谢谢
