ZF型换相组件的应用
0 引言
三相异步电动机正反向运行控制在工矿企业等领域被广泛应用,由于换相电路的工作特点是转换频繁,操作频率高,在使用传统的交流接触器换相过程中,接触器的触头在吸合和分断时,受到起动电流和弧光的严重烧伤,同时交流接触器有一定的机械寿命,因此,造成起动设备故障率较高,甚至有时烧毁电机,严重影响生产的正常进行。齐化集团PVC厂上料用电动葫芦控制电路,选用了齐齐哈尔电力半导体器件厂最新研制开发的ZF型换相组件,取代了传统磁力开关换相电路,由于ZF型换相组件采用了专用固体继电器作为换相电路开关,取代了触点式开关,因此,大大提高了控制设备的使用寿命。ZF型换相组件具有传统磁力开关换相电路无法比拟的优点。
1 ZF型换相组件工作原理简介
ZF型换相组件主电路图如图1所示。

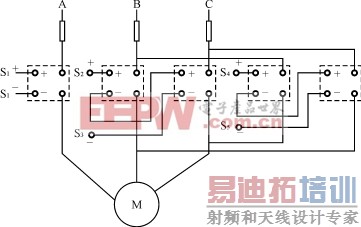

图1 主电路图
主电路由5只专用固体继电器组成,其中S2和S3的控制端相串联,S4和S5的控制端相串联。当S1,S2,S3导通时,电动机工作在正向运转状态,当S1,S4,S5导通时,电动机工作在反向运转状态。S2及S3和S4及S5通过控制电路互锁,以确保B相与C相间不发生相间短路,保证固体继电器的安全运行。
2 ZF型换相组件应用情况

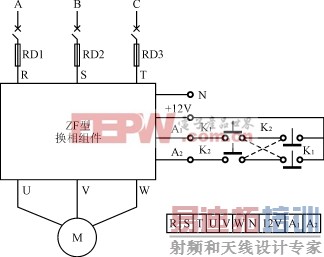

典型应用线路图如图2所示。R,S,T为换相组件三相输入端,U,V,W为换相组件三相输出端,接三相异步电动机。A1为正向控制端,A2为逆向控制端,K1及K2为外附按钮,K1与K2互锁,防止A1及A2同时输入高电平信号。由于ZF型换相组件主电路和控制单元为一体,把原磁力开关换相电路拆除,安装上适合的快熔和ZF型换相组件即可投入运行。
图2 应用线路图
2002年10月,ZF型换相组件在齐化集团乙炔站1#电动葫芦进行了试用,取得了良好效果,至今没有出现故障。齐化集团已使用了10台,通过现场使用考核,ZF型换相组件与传统磁力开关换相电路相比具有以下的优点。
1)磁力开关换相电路如引言中所述,故障率较高。ZF型换相组件采用无触点固体继电器进行换相,同时又加装了操作过电压和浪涌电流吸收电路,故障率较低。
2)磁力开关换相电路,由于两台交流接触器动作时间存在差异,同时又由于操作者有时操作过快,容易造成相间短路,烧毁磁力开关。ZF型换相组件在正、反向换相时,加入了单稳态延时电路,延时时间为1s,确保在正、反向换相时不发生相间短路事故。
3)使用传统的磁力开关换相电路时,只有一种热继电器作为长延时过载保护,对短时、瞬时故障没有保护作用,导致故障扩大。ZF型换相组件具有缺相、过流、过载、三相不平衡、固体继电器过热等多种保护功能,同时面板上有相应的故障显示,极大地方便了检修人员对故障的判断,缩短了检修时间。
4)ZF型换相组件运行时没有噪音。
3 结语
ZF型换相组件是一种高新技术产品,是三相异步电动机正、反向控制的最佳选择。齐化集团已经推广使用,由于ZF型换相组件故障率较低,大大降低了生产运行成本,提高了经济效益。
在具体使用中还应注意下列事项:
——ZF型换相组件如果是远距离(超过50m)操作,控制线须选用屏蔽线或加装电源隔离中间继电器;
——因为固体继电器在关断情况下仍有漏电流,所以在检修设备时,应断开电源开关,以免发生危险。
