高压双向触发器件SIDAC的特点及其应用

录入:edatop.com    点击:

摘要:介绍一种新型的高压双向触发器件SIDAC的工作原理、性能特点及典型应用。

Abstract: The operating principle,characteristic and typical applications of SIDAC are introduced

关 键 词 : 转 折 应 用

Keywords:Break- over, Applications

1引言

在电子镇流器中广泛采用的双向触发器件是DB3,其触发开通电压在30V左右,触发电流较小(mA级),导通后的残余电压在20V左右,这些特点决定了只能用于小电流的触发电路中。这里介绍一种大电流的高压双向触发器件SIDAC(SiliconDiodeforAlternatingCurrent),它比普通的DIAC(DB3系列)具有更大的功率容量,可提供较大的开启电流。2SIDAC的基本工作原理

SIDAC是基于晶闸管原理和结构的一种两端负阻器件。由于被触发导通时两端的压降只有1.5V左右,因此这种器件的工作状态类似一个开关,故SIDAC又称为双向触发开关。SIDAC的伏安特性见图1。一旦加在SIDAC两端的电压超过其击穿电压UBO,便会通过一个负阻区立刻转为导通状态。低的导通压降使其具有非常低的功率损耗,可在瞬间提供很大的电流。只有当流过SIDAC的电流中断,或者低于其维持电流IH时,SIDAC才会自动由导通状态转到截止状态。


图1SIDAC的伏安特性曲线

图中UBO-转折电压

IBO-转折电流

UDRM-断态重复峰值电压

IDRM-断态重复峰值电流

IH-维持电流

US-开通电压

IS-开通电流

UT-通态电压

SIDAC的电路符号,见图2。


图2SIDAC电路符号

3SIDAC的特点

(1)SIDAC的触发电压高,范围宽,目前可做到90V~330V。

(2)SIDAC具有负阻特性,通态电压UT非常低,只有1.5V左右,所以瞬间能通过较大的电流。

(3)SIDAC是一种无极性的双向触发器件,一个周期浪涌电流ITSM可达20A,通过电感使已充满了电的电容放电,产生高能量的高压脉冲。

(4)SIDAC一旦导通便处于自锁状态,只有流过其本身的电流中断或小于维持电流IH时,才会关断。

(5)响应速度快(ns级)。

(6)封装形式灵活多样。可采用DO-41,DO-201AD,TO-92,TO-220塑料树脂封装。既可单芯片封装,也可多芯片封装在一起。

(7)采用玻璃钝化工艺,耐高温特性好,可靠性高。

4典型应用

SIDAC的应用十分广泛。目前已大量用于高能量的起辉(点火)电路、高压发生器、过压保护、振荡器、代替晶闸管电路等方面。

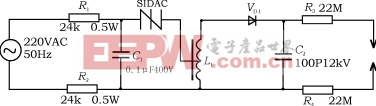

(1)高压发生器电路,见图3。该电路可用于空调、电冰箱,作为电子杀菌、除臭用。

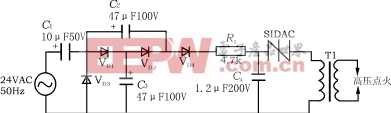

(2)低电压输入的电子起辉电路,见图4。


图3高压发生器电路[p]


图4电子起辉电路

(3)高压卤素灯起辉电路,见图5。

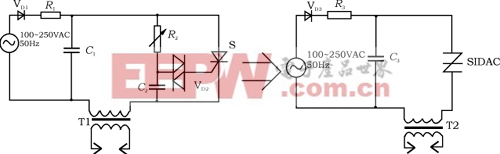

(4)晶闸管替代电路,见图6。

(5)张弛振荡器电路,见图7。限流电阻R的选取:


图5卤素灯起辉电路


图6晶闸管替代电路


(a)电路


(b)波形

图7张弛振荡电路 [p]

Rmax≤(Ui-UBO)/IBO

Rmin≥(Ui-UTM)/IH(min)

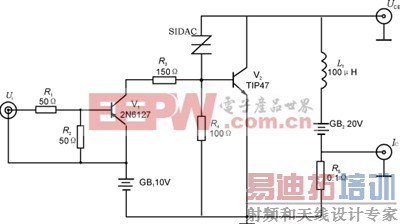

(6)晶体管保护电路,见图8。当用一个晶体管来断开一个感性负载时,C-E结会出现瞬时过压现象,SIDAC可用来保护晶体管的安全。


(a)电路

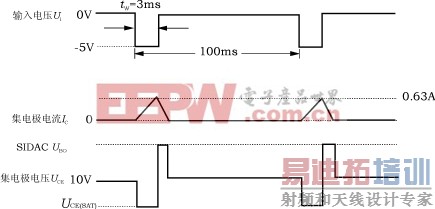

(b)波形

图8晶体管保护电路

注:(1)调整输入脉冲宽度tW,使IC=0.63A

(2)选择SIDAC时,其UBO

(a)电路
