开关电源原理与设计( 连载15) 正激式变压器开关电源电路参数的计算

录入:edatop.com    点击:

1-6-3.正激式变压器开关电源电路参数的计算

正激式变压器开关电源电路参数计算主要对储能滤波电感、储能滤波电容,以及开关电源变压器的参数进行计算。
正激式变压器开关电源储能滤波电感和储能滤波电容参数的计算

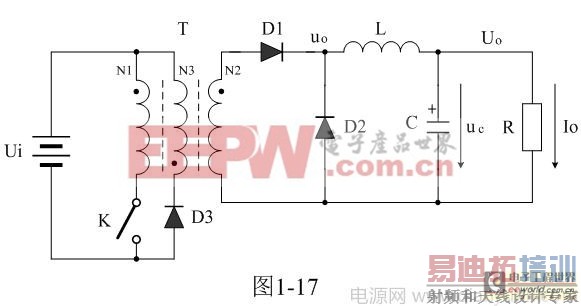

图1-17中,储能滤波电感和储能滤波电容参数的计算,与图1-2的串联式开关电源中储能滤波电感和储能滤波电容参数的计算方法基本相同,因此,我们可以直接引用(1-14)式和(1-18)式,即:

式中Io为流过负载的电流(平均电流),当D = 0.5时,其大小正好等于流过储能电感L最大电流iLm的二分之一;T为开关电源的工作周期,T正好等于2倍控制开关的接通时间Ton ;ΔUP-P为输出电压的波纹电压,波纹电压ΔUP-P一般取峰-峰值,所以波纹电压等于电容器充电或放电时的电压增量,即:ΔUP-P = 2ΔUc 。

同理,(1-90)式和(1-91)式的计算结果,只给出了计算正激式变压器开关电源储能滤波电感L和滤波电容C的中间值,或平均值,对于极端情况可以在平均值的计算结果上再乘以一个大于1的系数。

关于电压平均值输出滤波电路的详细工作原理与参数计算,请参看“1-2.串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容,这里不再赘述。
