开关电源原理与设计( 连载39) 整流输出半桥式变压器开关电源

录入:edatop.com    点击:

1-8-2-3.整流输出半桥式变压器开关电源

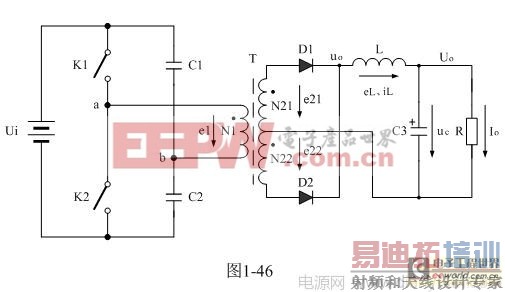

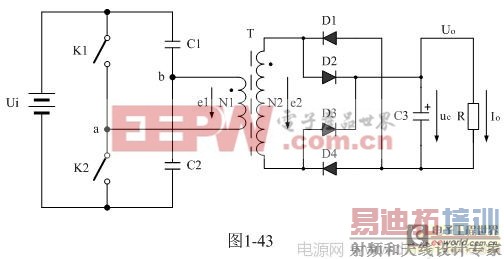

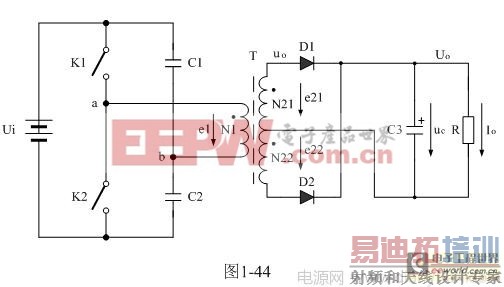

图1-43和图1-44分别是桥式整流输出和全波整流输出双电容半桥式变压器开关电源工作原理图;图1-45是全波整流输出单电容半桥式变压器开关电源工作原理图;图1-46是输出电压可调的双电容半桥式变压器开关电源工作原理图。整流输出半桥式变压器开关电源的工作原理与整流输出推挽式变压器开关电源的工作原理是非常接近的,只是变压器的激励方式与工作电源的接入方式有点不同。

其中,图1-43桥式整流输出和图1-44全波整流输出的双电容半桥式变压器开关电源的工作原理,分别与图1-30桥式整流输出和图1-31全波整流输出的推挽式变压器开关电源电路的工作原理对应相同;图1-46输出电压可调的双电容半桥式变压器开关电源工作原理与图1-33输出电压可调的推挽式变压器开关电源工作原理对应相同;图1-45是全波整流输出单电容半桥式变压器开关电源,与图1-31全波整流输出的推挽式变压器开关电源电路的工作原理也基本相同。

关于图1-43、图1-44、图1-45、图1-46等开关电源的详细工作原理,请自己参考前面有关章节内容的分析,这里不再准备赘述。
