Maxim±5V输出线性稳压器

录入:edatop.com    点击:

图1电路在输入电压为2.5V至5.5V时,可提供稳定的±5V输出,图1中低压差线性稳压器(IC1)从IC2输出V+取反馈信号,调节其自身的输出以满足双输出V+的需要。当输入电压在IC1所规定的范围内时,调整电阻分压器R1、R2可得到任意的正/负电源输出。

IC2输出不出现过载时,V+输出非常稳定的电压,且具有极小的纹波。旁路电容C2(连接在V+与线性稳压器输出端)利用线性稳压器较好的高频特性抑制倍压电路的输出噪声。图1中,V+为稳定输出,V-为类似于非稳压输出,随着负载电流变化会有所波动(如图2所示),该方案对于V-为轻载或V-的稳定性不是很重要的应用场合非常适合。

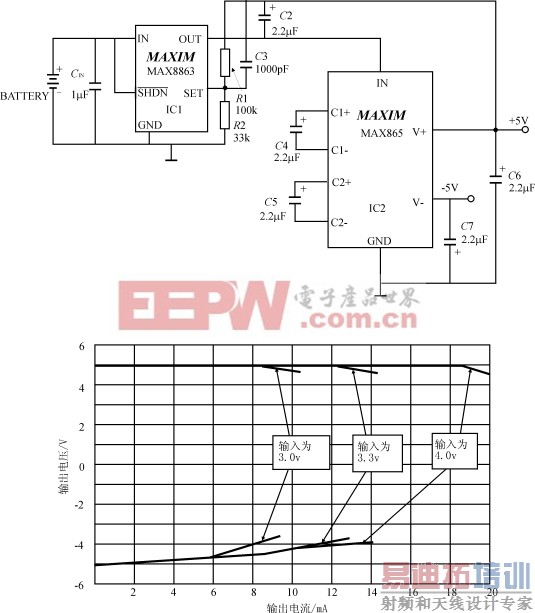

图1±5V双输出线性稳压器

图2V+、V-随负载电流的变化关系
