开关电源原理与设计( 连载54)

2-1-1-5．双激式开关电源变压器伏秒容量与初级线圈匝数的计算

在图2-7中，对于双激式开关电源变压器，每输入一个交流脉冲电压，除了第一个输入脉冲的磁通密度变化范围是从0到最大值Bm以外，其余输入脉冲，磁通密度的变化范围都是从负的最大值-Bm到正的最大值Bm ，或从正的最大值Bm到负的最大值-Bm ，即：每输入一个交流脉冲电压，磁通密度的增量ΔB都是最大磁通密度Bm的2倍（2Bm）。

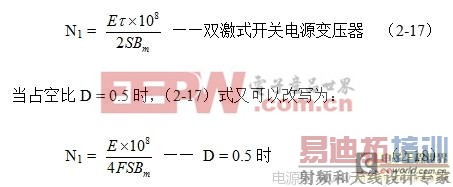

因此，把这个结果代入（2-13）和（2-14）式，即可求得：

（2-17）和（2-18）式，就是计算双激式开关电源变压器初级线圈N1绕组匝数的公式。式中，N1为变压器初级线圈N1绕组的最少匝数，S为变压器铁芯的导磁面积（单位：平方厘米），Bm为变压器铁芯的最大磁通密度（单位：高斯），τ为脉冲宽度，或电源开关管导通时间的宽度（单位：秒），E为脉冲电压的幅度，即开关电源的工作电压幅度，单位为伏，F为开关电源的工作频率，单位赫兹。

同样，我们把（2-17）式中的输入脉冲电压幅度E与脉冲宽度τ的乘积定义为变压器的伏秒容量，用US来表示（单位：伏秒），即：US = E×τ 。

这里还需指出，使用（2-17）和（2-18）式计算双激式开关电源变压器初级线圈N1绕组的匝数是有条件的，条件就是输入交流脉冲电压正、负半周的伏秒容量Us必须相等。如果不相等（2-17）和（2-18）式中的磁通密度增量ΔB就不能用2Bm来表示，而应该用Bm和-Bm这两个实际变量的差值，即：ΔB = Bm-（-Bm），这里姑且把Bm和-Bm都看成是变量更合适。

把（2-17）式和（2-18）式与（2-16）式进行对比很容易看出，在变压器铁芯的导磁面积以及输入电压幅度完全相等的条件下，双激式开关电源变压器铁芯中的磁通密度变化范围要比单激式开关电源变压器铁芯中的磁通密度变化范围大很多；或者在伏秒容量完全相等的条件下，双激式开关电源变压器初级线圈的匝数要比单激式开关电源变压器初级线圈的匝数少很多。因此，用于双激式开关电源变压器，一般都不需要在其变压器铁芯中留气隙。

在（2-17）和（2-18）式中，对于大功率双激式开关电源变压器的铁芯，其最大磁通密度Bm的取值一般不要超过3000高斯。如果Bm值取得过高，当开关器件偶然发生误触发，使图2-7中的相位出错时，很容易使变压器铁芯出现磁饱和，致使开关电源工作电流过大而损坏。
