由于金河田ATX-S428配备14cm大风扇，外壳比较大，所以看上去PCB板显得有些窄

被动式PFC

硕大的被动PFC电感被安置在外壳的一侧，为PCB板节省了不少空间，不仅利于散热，而且也很好的控制了成本。

一级EMI滤波器

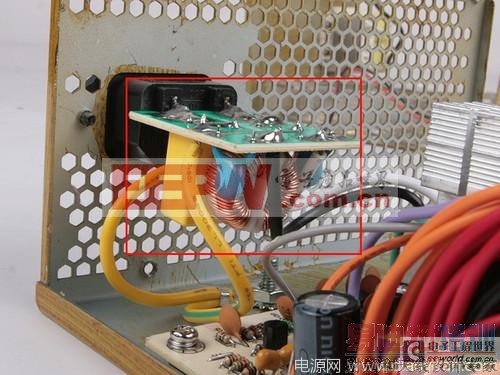

金河田ATX-S428电源采用了经典的正激拓扑+被动PFC结构，这种设计在300元价位中非常常见。再看细节部分，首先我们从电源接口的EMI模块开始。金河田ATX-S428一级EMI滤波器采用了1颗X电容（黄色）加2颗Y电容（蓝色）的组合，外加扼流线圈。一级EMI滤波器独立于PCB板，这样有利于降低电磁干扰。

二级EMI滤波器

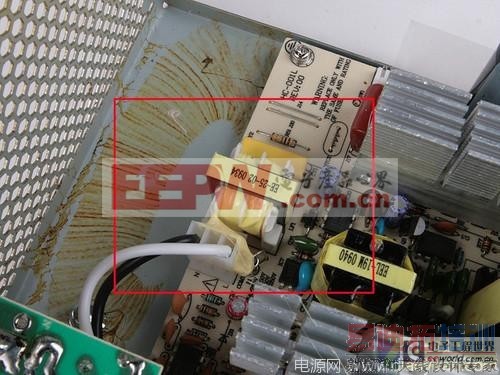

作为一款入门级电源产品，为了控制成本，金河田ATX-S428的二级EMI电路并不完整。

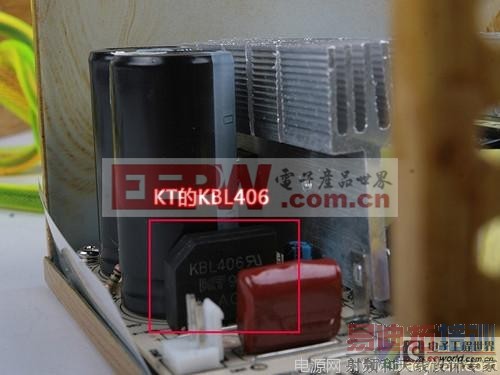

KBL406整流桥

金河田ATX-S428采用KBL406整流桥，最大可通过4A正向整流电流。值得注意的是，由于定位较低，额定功率不高，KBL406整流桥的散热压力并不大，所以省去了散热片。

高压滤波电容

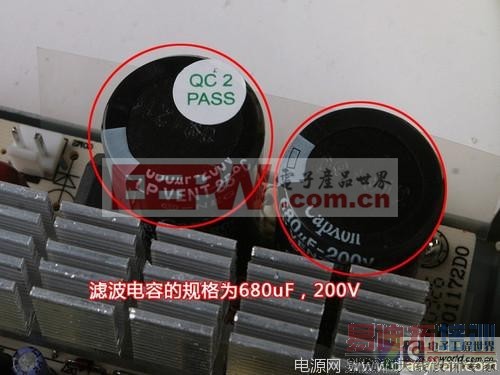

金河田ATX-S428采用被动PFC结构，硕大的被动PFC和采用串联设计的台系CapXon高品质电容构成了高压滤波电路的主体，滤波电容的规格为680uF，200V。

保护芯片

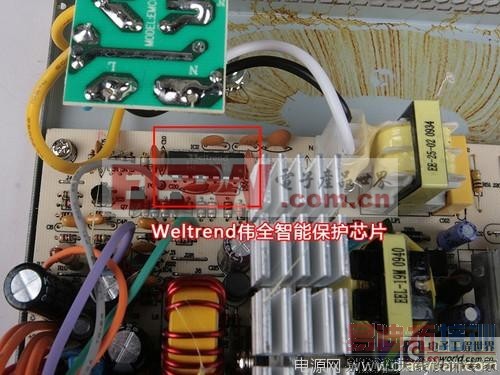

金河田ATX-S428配备了一颗Weltrend伟全智能保护芯片，可以在电源出现异常情况或者用户误操作时能及时进行断电保护。

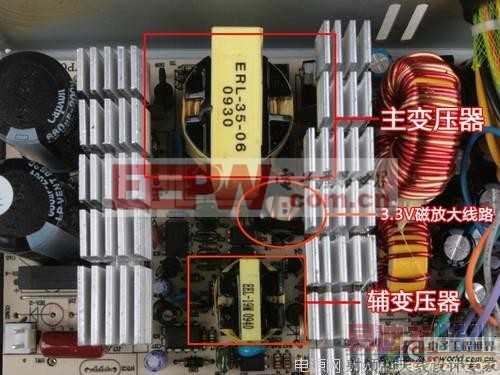

220V市电被高压整流电路转为300V直流电后将会经过一次侧，进入变压器。金河田ATX-S428采用正激拓扑设计，配备了一个主变压器和一个辅助变压器。另外，在两个变压器的中间还安装了一个磁放大线路，专门负责3.3V输出。

低压滤波电路

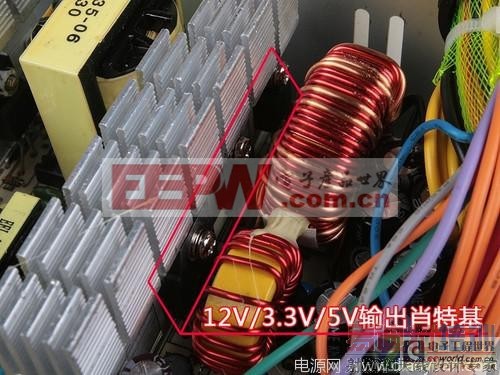

高压直流电在过变压器后将会变成电脑所需要的+12V、+5V以及+3.3V等低压直流电，不过此时的低压直流电非常不稳定，必须经过低压滤波电路进行滤波后才能保证纯净的电流输出。
