关于powerpcb封装的小问题

录入：edatop.com 点击：

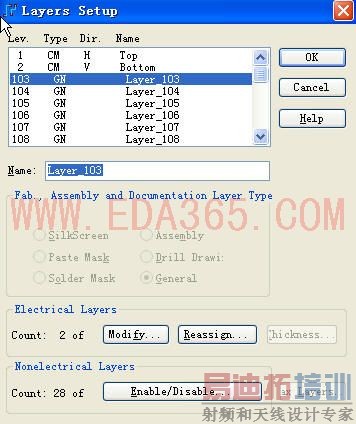

layer_3到 layer_102 到哪去了？
该封装无法导入powerpcb,不知到各位有没有遇到过，请给提个醒，谢谢！

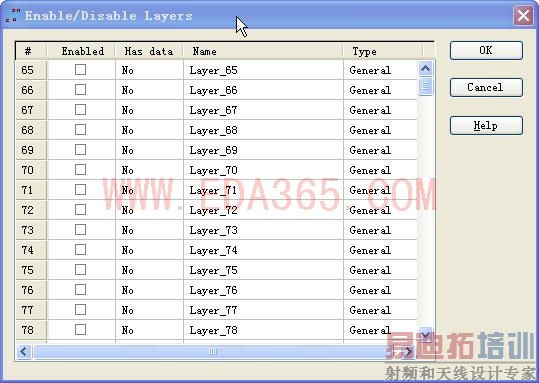

就你图片下面有个Enable/Disable 在里面把要显示的enable打勾勾就行了

最多只能选到65，如图
