PADS2007.3中使用DxDesigner交流贴

Error 6035: Illegal length 0
这个错误我费了很久才解决，其原因如下：
1.做symbol时PKG_TYPE、refdes、device等属性必须都赋值，如果等到放置到原理图时再赋值就会报错；这个不明白，为什么原理图中赋值了还不行？
2.SDD_HOMEstandard目录下的pads2007.cfg某些地方需要修改下，我是拿preview这个例子中使用的pads2007.cfg来用

因为你调用的是库里面的symbol，虽说放在了原理图上面，但是还是在和库关联着的，在原理图里面赋值是没有用的。在哪里赋值是改变不了本质的。

那这样在dxdesigner中，每种value都要做个symbol，相当的不方便

lofeng
先在库里令value = ?
放置之后在修改值就行了吧

都是敢于吃螃蟹的好汉！

已经发现不是所有的属性在做库时是必须赋值的，譬如value属性就可以不赋值
还有就是part放到原理图中后，每个属性有两个值，一个是value（区别于value属性），另外一个是instance value，这两者的关系还没有搞明白，发现在生成网表时device属性的instance value会被给赋上value，而value是在做库是赋得值

贴中memphise回帖中有说道：
建库很烦，两个软件需要各自单独建库，dx通过device映射pcb的part。可以crossing-probe.
不过貌似PKG_TYPE映射好了也可以

版主，DX确实是个好工具，也是mentor主推的前端，您要不也来试试？

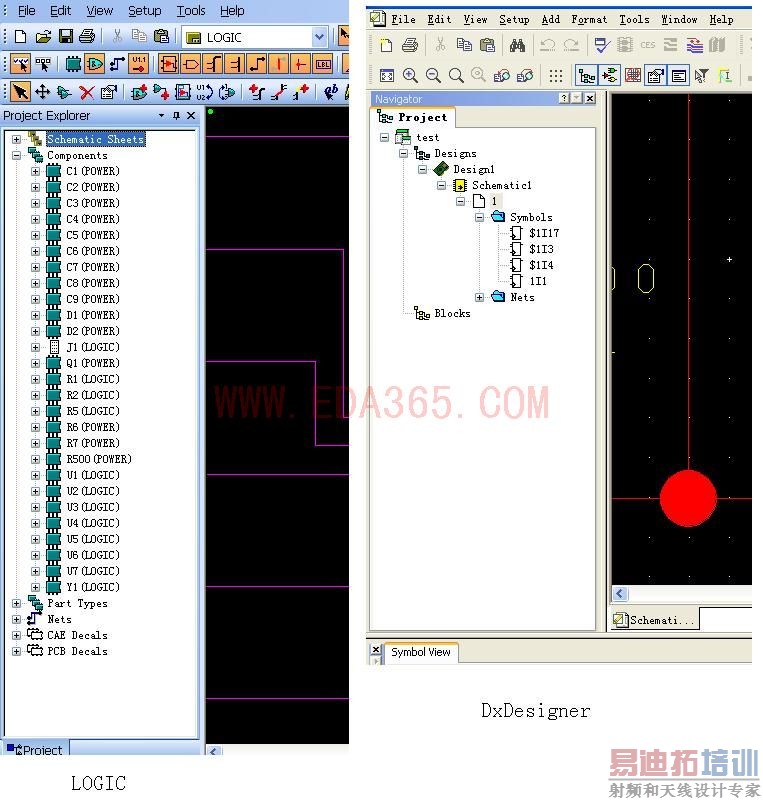

从下图大家可以看出DX在显示原件列表时不是很人性化 希望能早日得到改善

其实logic还是个不错的工具 为什么就不能输出网表然后导入到ee、allegro等工具中呢？

在做symbol时都添加了哪些属性（DEVICE、LEVEL、PARTS、PKG_TYPE、REFDES、value等等），而添加的属性是否都要给要赋值？我现在知道的是DEVICE属性必须赋值，否则在生成netlist时会报错，而value属性可以不赋值。还有就是每个属性的value和instance value有什么区别？mentor为什么要设置这样两个值？
---------------------------------------------------------------------------------
这个应该是dx部分的大部分问题了
虽然上面已经部分解决了，但还需要请大侠来个彻彻底底地解决

首先需要明确的是DEVICE属性是必须的，有下图为证

提示错误为：
Error 6076:

DEVICE属性不仅是必须的，而且在做sym时必须赋值！
虽然在做sym时不赋值，等到在原理图中给每个component手动添加property value时，生成网表时不会报错的，但是forward to PCB时会报错，其作物如下：
pcb: Note 5996: Using Config File D:MentorGraphics2007.4PADSSDD_HOMEstandardpads2007.cfg
pcb: Note 6057: Schematic1 sym DISCRETES:CAP: DEVICE=: Bad property value
pcb: Error 6035: Illegal length 0
-----------------------------------------------------------------------------------------------------
所以在forward to PCB还是会去读取sym的数据，因此在做sym时一定要添加上DEVICE属性并赋值！当然也是通过该属性与PCB中的PART对应起来的！
不过有点没有想明白，为什么最后还要去读取sym库中的数据，原理图中不是都已经有了完整的数据信息了么？

其他的属性不是必须的，在做sym时可以添加，也可以不添加。有些属性添加了就必须赋值，否则在生成网表或者forward to PCB时报错（forward to PCB时是否会报错还有待确认），但是有些不可以不赋值，譬如value属性，可以等到在原理图中去手动赋值。
