出Gerber时遇到的问题

录入：edatop.com 点击：

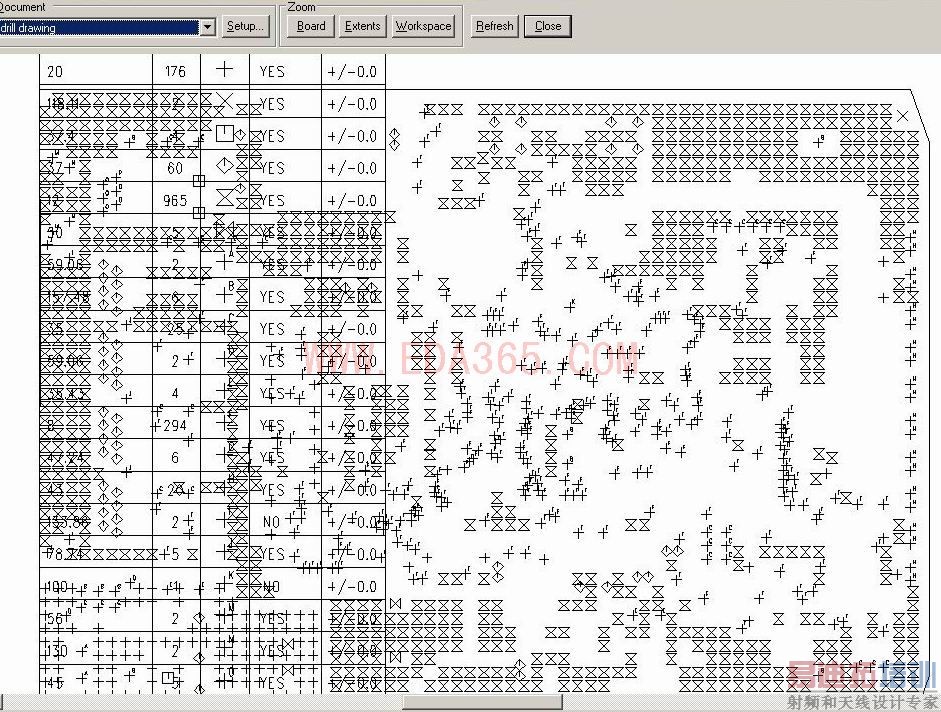

看图,我在出drill drawing 这一层的gerber文件时,发现钻孔表和下面的钻孔图重叠在一起显示了,怎么样把它们分开呢?

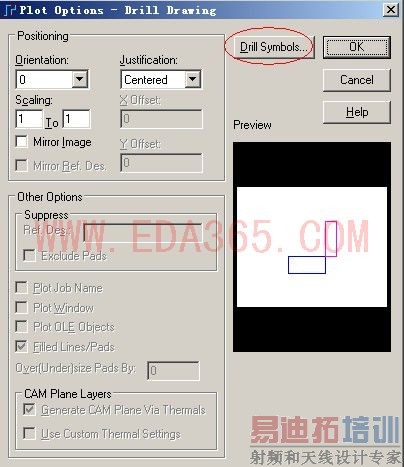

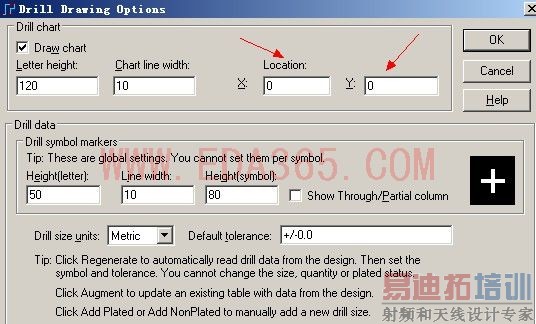

点那个drill symbol出来的表格。你看到有两个x，y坐标，你适当调整这两个坐标就行了，那个表格就会移出你的板框范围了。

楼上的那位,首先谢谢你,请问这个坐标哪里改了呢,pads PCB里面或cam350?

PADS里面更改

嘻嘻....

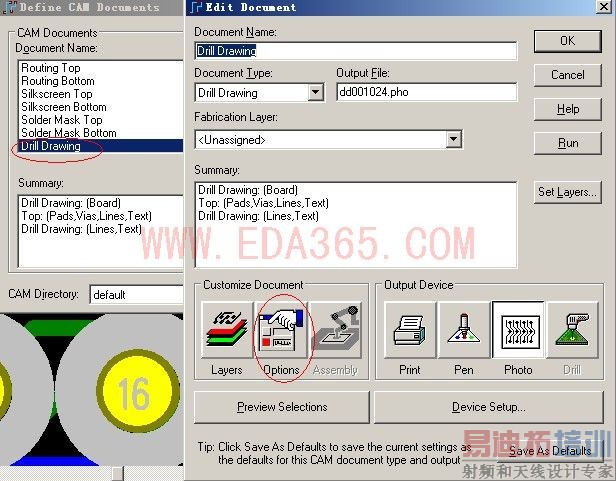

刚截了图上传上来,希望你能看明白.

哦,非常谢谢以上各位！

恩，谢谢楼上。

也学习了，谢谢！
