铺铜时如何才能把ＰＩＮ脚地线全铺上，不成45度

录入：edatop.com 点击：

大家好，
　　　　我那铺铜那难看，２个电容的按地脚怎么才能全部铺上，我已把flood over选上，怎么改设置好像都不行
铺铜好难看.rar

从SMT 制程角度上看, 不建议用全铺.

不过你看我附件，铺的很难看哦，不整齐的感觉

全铺的话，会对生产工艺有影响，可能造成竖碑现象

PCB的作用, 首先是实用, 美观其次, 保证了性能, 再而求其次...
全铺对生产有太多不利影响, 到时候出了问题, 哭都没地哭.... 不建议啊不建议.

flood over指的是对过孔全包围吧.焊盘的话不建议全铺,因为会影响焊接的可靠性.
如果无论如何要全铺,可以修改PAD中的THERMAL的设置,将花焊盘的连接桥数由4改到20,就成全包围了.非常之不推荐你这么干.

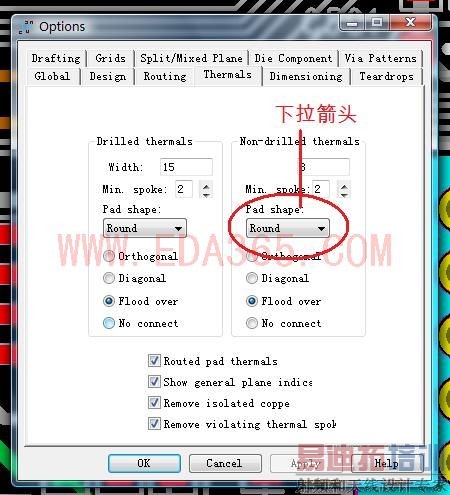

如图：Option→Thermal。点红圈里的下拉箭头，选“Square”或“Rectangle”，再选底下的“Flood Over”试试。（不知道对不对，呵呵）

谢谢上面的各位朋友,我只是想验证下,
失败男验证正确,谢谢

在Thermals项，有对过孔和焊盘的不同形状的普通设置，你可以设置什么形状的焊盘或过孔铺什么形状的铜皮
