敷铜时碰到怪问题

录入:edatop.com    点击:

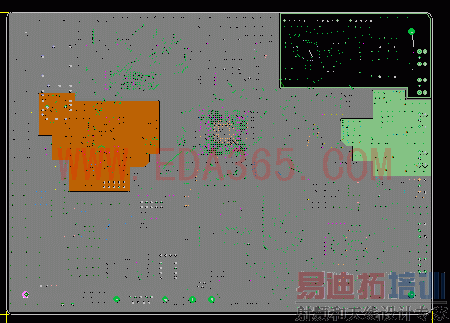

地层我分成四种地,但是敷完铜发现有一种地没敷,其它都有,不知道这是哪里出现问题了,请高手们指点迷津,谢谢!

怎么没人回复

两种解决方法:
第一种:最外面的那个灌铜外框重新画,绕过右上角那一个区域。
第二种:将最外面的那个灌铜的优先性改为1

不会是哪里.没有过孔吧.进不来.

是不是禁止铺铜了?

感觉有点怪,可能是设置了禁止铺铜区域吧

检查一下它的属性

如果是四层板的话,那就是这一层是系统默认GND层,不显示滴.

你的是不是灌铜冲突了?按JIMMY版主的方法试试,应该可以解决
