orcad网表传入pads中出现的怪问题
录入:edatop.com 点击:
在Orcad的中做了一个叫做orcad的库,在这个库中做了一个二极管,又在电路图中添加了2个这样的二极管,然后生成网络表。在pads中做了一个叫做pads的库,在这个库中做了2个元件: DIODE0.4和DIODE0.7。

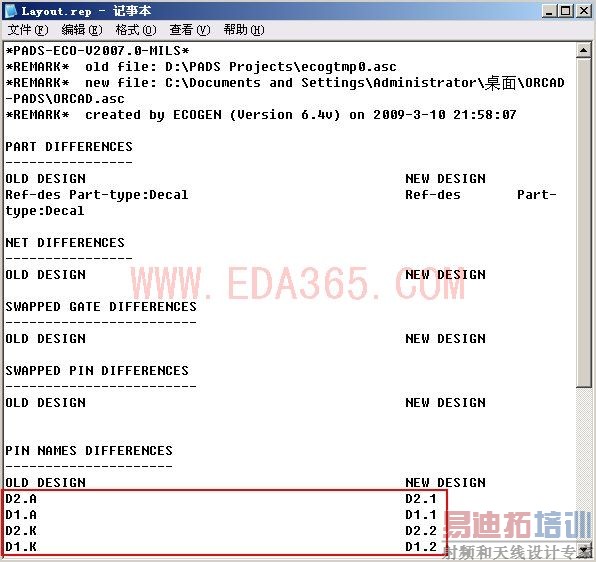

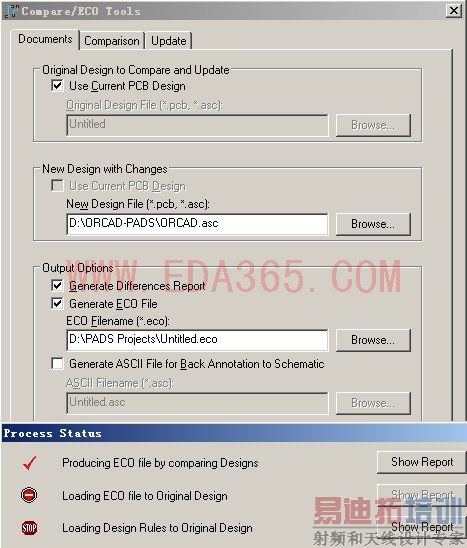

如果在orcad中用DIODE0.4作为二极管的封装,生成的网络表导入pads后,再进行ECO比较,就会出现一个提示(见图中红框,并不是错误),说管脚名字“A,K”被改过了,但我到ORCAD中去查看过这个二极管的管脚名,却怎么也找不到“A,K”这2个字符。
如果在orcad中用DIODE0.7作为封装,导入这个网络表后,再进行ECO比较,就不会有任何提示。
我把所有的文件都打包上传了,麻烦大家帮我看看,为什么会出现这种情况。
OK.rar
如果在orcad中用DIODE0.4作为二极管的封装,生成的网络表导入pads后,再进行ECO比较,就会出现一个提示(见图中红框,并不是错误),说管脚名字“A,K”被改过了,但我到ORCAD中去查看过这个二极管的管脚名,却怎么也找不到“A,K”这2个字符。
如果在orcad中用DIODE0.7作为封装,导入这个网络表后,再进行ECO比较,就不会有任何提示。
我把所有的文件都打包上传了,麻烦大家帮我看看,为什么会出现这种情况。
OK.rar
你改过了当然就找不到了,要不怎么叫做改呢
