关于 建pcb封装的问提

录入:edatop.com    点击:

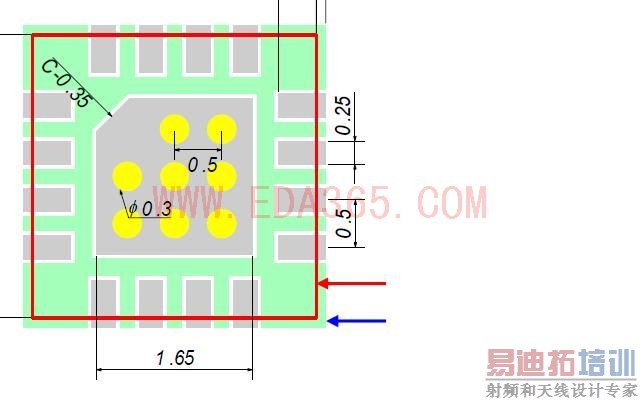

我在做这pcb封装时 中间那个大的去了一脚的接地焊盘不知要怎么样做就是加不上shoder mask 和past mask 加上又去不了那个脚 我是个POWERPCB新手望各位大侠多多指点!

solder mask 和past mask 最后出cam时在设置吧
ps 我不是大侠 ,好像也没必要这么称呼别人吧。

有多种做法,最常用的一种是:
在中间放一个焊盘,直径随便,暂且用2mm吧。
然后用COPPER画你那种少个角的铜,然后选中此铜的SHAPE,右键,association,再选中2MM的焊盘.
OK.
