我刚学PADS,好多不懂的希望大家能帮帮我,我真的很想把它学好.谢谢大家>

录入:edatop.com    点击:
我画好原理图后生成网络表后导入padsLayout会有会出现英文的对话框ASSCII file to import has less electrical layers than the current design.Increase the electrical layers in the ASCII file to be imported to match the current desing.我不知道是什么原因,请大家帮帮我.谢谢了.

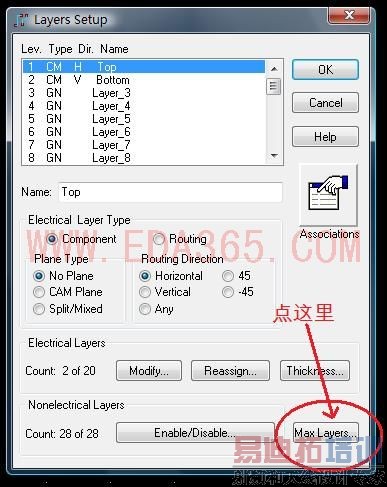

如图:Setup→Layer Definition,弹出如下的对话框,点红圈中的Max Layers...,会再弹出一个对话框,提示你层数会增大到250层,点确定。再导入网表应该就没问题了。

谢谢

哦,这个还真不懂得、呢
