在电源层,同网络的过孔有的可以连在铜皮上,有的则被隔离了请指点,有图

录入:edatop.com    点击:
在电源层,同网络的过孔有的可以连在铜皮上,有点则被隔离了,这是为什么

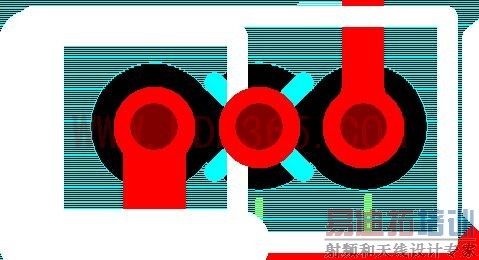

如图所示:
过孔和绿色的电源层是同一网络,但为什么被隔离开了呢,

报错,

以上绿色层,是中间的电源层

查看你的过孔的属性是不是不对

谢谢:soul24k
你具体指什么属性

如下图所示

检查提示

加上后没有发现提示

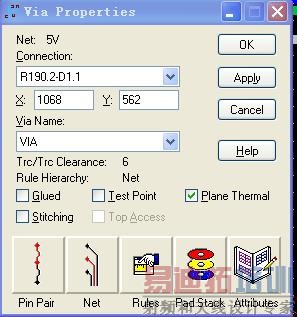

查看过孔属性发现如下图的
的:plane THermal没有打勾
,而我查相同网络的另外的过孔是打了的,

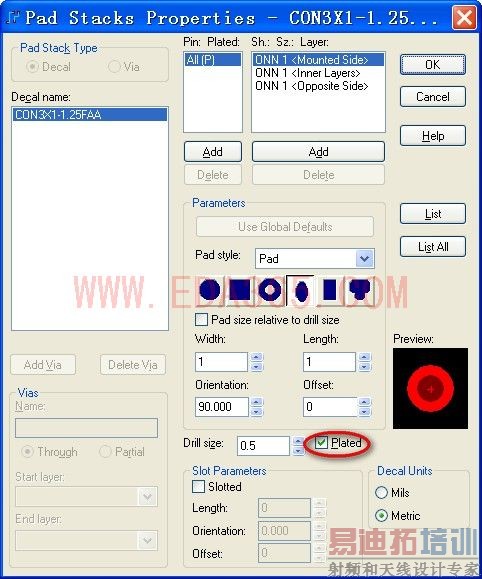

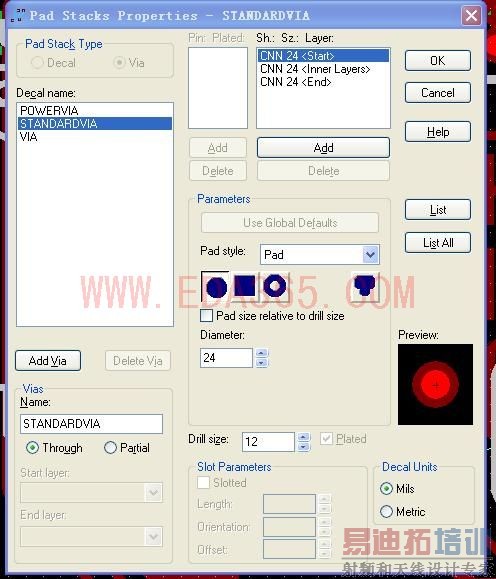

我查到的属性如下,Plated选项是反白选中的,

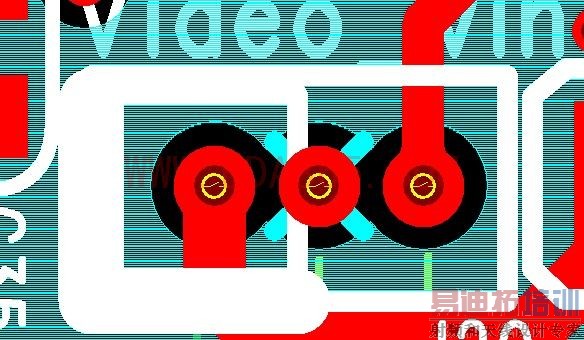

如图,不知是否可以,

不过我手工打上如图所示的
的plane THermal的勾后,再重新用:pour manager一下就可以连起来的,这是为什么呢,

1.你选中那个过孔.
2.按CTRL+Q.
3.把Plane Thermal打上勾.;
4.重新敷铜就OK了.
有朋友这样可以,可这是什么原因引起过Plane Thermal的勾不见了呢?(原来是有的,后来改PCB一个元件的封装后就出现如上面的现象了)

我也碰上过同样的问题,我是在插脚电容上发现的,当时是用另一个连同的封装替换才解决,
谢谢楼主的分析提醒,现在知道怎么改了,但还请高手解释原理。

soul24k
请帮分析原因
