pads能不能显示3D图?
录入:edatop.com 点击:
请教各位大虾!有用pads做过3D的电路图没有呀(显示3D图)! 好像protel和allegro都可以显示!
我也想知道
华而不实的功能
虽然用的时间不是很多,但也是一种探讨一种交流嘛,知道的就来聊聊、、、噢!
可以显示。
另存为IDF file,然后用proE打开就可以显示3D
前提是封装库要有高度等信息才能准确显示,另外对于元件的外框丝印都有要求。统一放在all layer
显示3D图过程
PADS Layout - IDF to ProE.part1.rar
PADS Layout - IDF to ProE.part2.rar
华而不实,没错哦!
baby 谢谢
最大的好处就是:可以忽悠客户,和哄MM

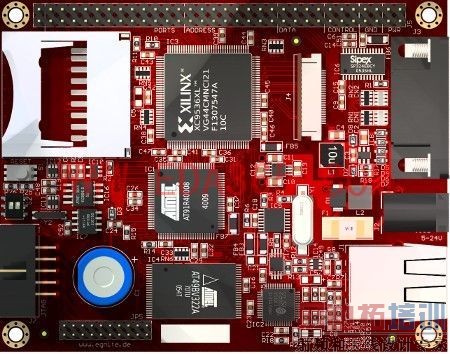

楼上的 3D不错
版主的3D效果图很漂亮啊
嘿嘿...这是我一个北京朋友的杰作。
恩 Jimmy的3D图真的很漂亮改天把我画的扳子也出个3D效果 忽悠下我们领导 嘿嘿
学习学习。
好东东,一定多学习学习
