求助关于灌铜有图

录入：edatop.com 点击：

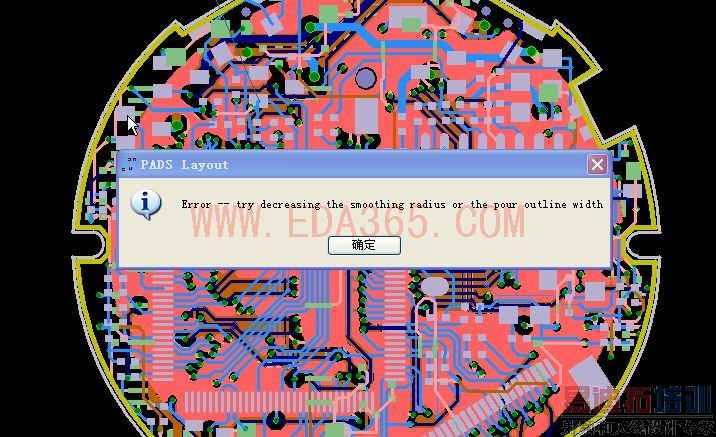

如题求教如图

在线等

有高人感兴趣吗我可以把文件发上来。

把铺铜的线宽设小点

试过了从小到大都不行
这个文件不知是那个版本的我用sp2修改了板框和其他的现在灌铜出错

报错内容看不清楚

图片可以点击放大

你哪是不是MP3板子，上传来看看

这个不是mp3 我一个放在手表里面的高清dv录像机

有遇到过这样的问题的同学请拿着解决方案现身吧
STK1262.zip

我的PADS2005打不开你的图
不过我发现一个问题，估计是这个问题引起的。就是
你画铜的框，离板子边框太近了，而且你画的框线非常粗，所以灌铜的时候铜都出到边框外面了。你可以试着将pour外框画小一些。
应该可以，试试吧

我这里可以啊，没有问题

我的版本是2005 sp2 。
ls粥闻兄用的是什么版本？

2007 SP2

呵呵高版本的东西啊能否转个05 sp2版本的asc 给我看看
