cam输出的drill drawing什么意思？
录入：edatop.com 点击：
同志们.
cam输出的drill drawing的时候,要我选择层.请问选择什么? 我选择top.
预览得到:

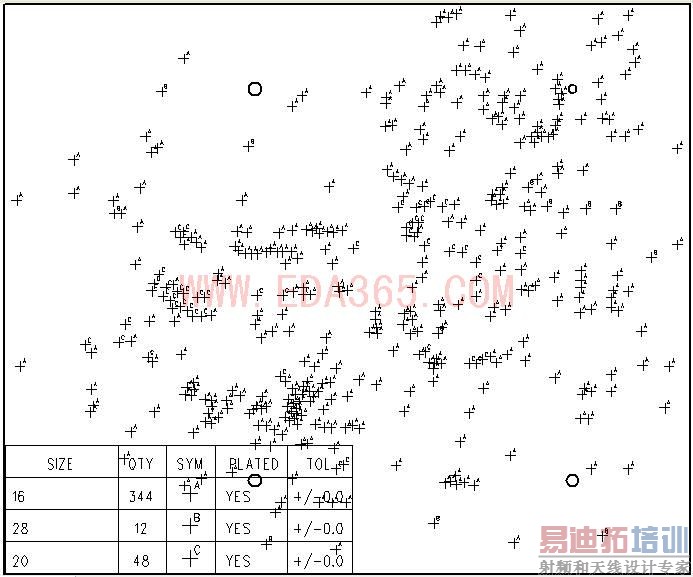

这些十字和 A B表示什么?

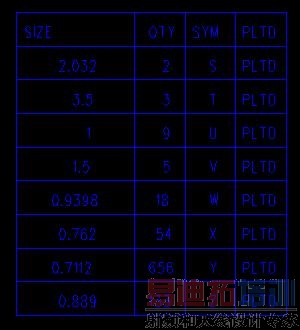

下面的表格会在版图上打印出来吗?初学者,根本不知道选项里面什么内容可以选,什么不选,要是有简单的例子就好了.
我什么都不懂,承蒙各位大侠关心,现在终于输出cam了
谢谢
谢谢
cam输出的drill drawing的时候,要我选择层.请问选择什么? 我选择top.
预览得到:
这些十字和 A B表示什么?
下面的表格会在版图上打印出来吗?初学者,根本不知道选项里面什么内容可以选,什么不选,要是有简单的例子就好了.
我什么都不懂,承蒙各位大侠关心,现在终于输出cam了
谢谢
谢谢
这是钻孔图,不同图示表示不同的钻孔大小,表格的位置是可以移动的.
这个选层没要求的,那些图标多看看想想就明白了,呵呵..
谢谢.
呵呵
YUANHUI217: 给工厂的光刻文件是不是有以下几个(4层)
top 顶层
power电源
ground 地层
bottom 背面层
上丝印
下丝印
上阻焊
下阻焊
上助焊
下助焊
NC drill. 钻孔
就这些文件就够了吗? 不需要drill drawing这个层.是这样吗?
谢谢了
drill drawing这个是需要的
只是选top和bottom出来的都一样，所以对层应该是没有要求的。
drill drawing对于后续给制造PCB厂家来说是有很大作用的
NC drill. 钻孔只是给出了正解钻孔位置
而drill drawing是给出了孔的大小---
应该是这样的吧哇哈哈
size种类是不是越少越好？
如果满足应用的话。
谢谢！
