有关 cam输出的问题
录入:edatop.com 点击:
生成光绘文件的时候,出现下面几个错误或者提示:
谢谢各位了。
谢谢各位了。
第2个是钻孔文件输出的时候遇到的问题。
还没有遇到过也,请大家多多指教
第二个好像一般是没影响的。
上次好像看到有个大大说是对什么有影响,不过忘了。
要改的话就在编辑钻孔文件时:option-drill symbols-regenerate
这样就可以了。就不会出现你说的第二个问题了

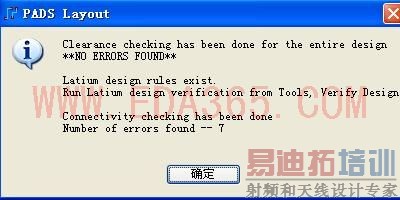

第一个是指你的PCB 上面有DRC错误的地方或ERROR MARKING

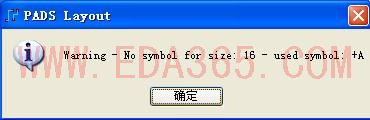

第二个是指用符号+A来代表钻孔16mil.可以忽略。这是PADS的个性。也可用四楼的方法实现。
受教了,
感谢.
呵呵
我也遇到这样的问题!
学习了
学习老
MARK,学习下!
PADS一键出CAM教程:
学习了.谢谢楼主
我在按Jimmy版主的模板转gerber时也提示一堆的出错,
No symble for size是从Z一直到S,好多对话框弹出来。
我是直接忽略了。不知道有什么影响,谢谢各位指点!
这个其实就是楼主的第二个问题,用我在四楼的回答就可以解决了
