反激开关电源输出电容计算

录入:edatop.com    点击:

1、 设定开关工作频率:f=60kHz,输出电流Io=1A;根据变压器,输入、输出电压求实际最大占空比Dmax=0.457;

2、 计算Toff、Ton:

Toff=1/f*(1-Dmax)=9.05 Ton=1/f*Dmax=7.62

3、 计算输出峰值电流:

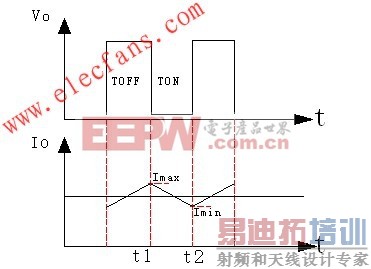

由上图波形可知:Io减少、Uo也减小,即输出电解电容主要维持t1到t2时间段电压。设输出纹波为120mV则:

5、 纹波电流,一般取输出电流的5%~20%,即Inppl=20%*1=0.2A实际每个电解电容的纹波电流为0.2A,故满足设计要求。

6、 实际最大值

7、 经验公式

注:ESR值需要根据实际纹波电流大小而定,实际使用值比计算值应小得多;大概是最大值的20%左右或更小。
