采用直热管2P3的胆前级电路设计

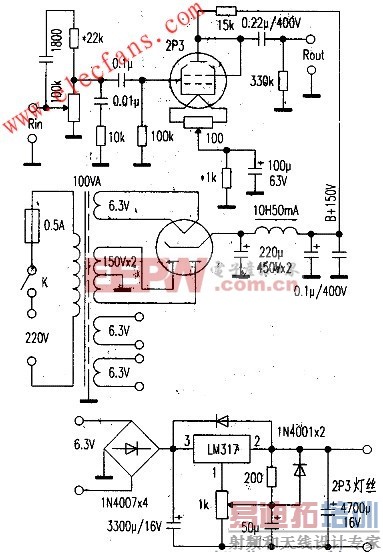

本机电路如图所示，另一声道完全相同（略），前级采用直热管2P3，采用三极管接法。

.
　　通常欣赏电脑等多媒体音乐放音不大，主要供自己听音，由于在听音时音量开得较小，乐声的低频、力度以及动态常常感到不足，针对小音量放音时声压较低和高低音不足，本机在音量电位器上加装了等响度补偿电路。使小音量时听感依然如故。
　　电源部分采用电子管6Z4整流，电感滤波输出。2P3灯丝采用直流稳压电源供电，以提高信噪比和工作稳定性。
　　大功率电阻选用瓷管线绕电阻、小功率的选用碳精电阻或AB碳阻等。
　　电源变压器功率在100VA左右即可。
　　阻流圈为10H50mA。底盘根据元器件尺寸选配或自制。整机按图施工结束复查正确无误后初步调节工作点，电源B电输出在150V。通过调节2P3阴极电阻，使2P3栅偏压为-7.5V。屏流在6mA左右即可。

　　系统配置不可过低。否则再好的前级也无法表达其特有的魅力。笔者试机用的是自制仿监听级全平衡6L6推挽机，自制同轴音频信号线。音箱采用90dB五英寸全频音箱，音源用电脑声卡输出。开启电源。一点杂音都没有，放送音乐，适当调整响度补偿电路阻容元件数值。可使乐声高中低频三端平衡。
