利用废节能灯改制开关电源的设计

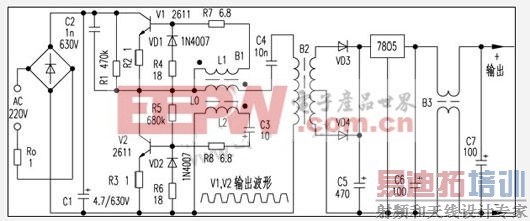

　本文利用废节能灯电路改制为给随身听供电的开关电源，改制的开关电源电路如图所示，变压器B2左边部分为原节能灯元件，不再重述，原高频镇流电感线圈已由自制的高频变压器代替，B2及右边的元件为新增加的。B2用E5×7磁芯，初级用019mm的漆包线绕110匝，次级用031mm的漆包线绕16匝，中心抽头；VD3、VD4选用肖特基二极管或工作频率较高的整流二极管，切忌用1N4001～4007及1N5392等普通整流二极管，否则即使选用10A的普通整流二极管也会严重发热，无法使用；稳压集成块可选7805，最大输出电流约15A，输出电压为5V；B3为高频扼流圈，可减小辐射干扰，选高导磁量10的磁环，用041mm漆包线双绕并行穿绕10匝即可。

使用时若直接在C5上取电压，绝不能有短路现象发生，否则非烧V1、V2不可。原因是当短路发生时，反馈变压器B1中线圈L0的电流急增，线圈L1、L2的电压突升很高，反馈给V1、V2的电流也急增，产生强烈的正反馈，最终由于V1、V2的功耗所限而烧毁。这种电路的反馈属串连型电流反馈，且有开路保护功能，但负载增大时，反馈也加强，甚至频率也随负载增大而降低，整个电源的内阻极小，所以短路易烧功率三极管。
　　作者曾用8～13W直管日光灯管代替过节能灯的灯管（仍用原高频镇流电感线圈），通电时，灯管刚亮或亮的时间并不长，节能灯的功率三极管就出现烧毁的现象。直管日光灯管的压降比原U型灯管压降低，不匹配，三极管过载而烧毁就是同样的道理。
　　市场上常见的其它自激振荡电源，如射灯专用电子变压器，由于无专用反馈变压器，其反馈绕组与负载相连的次级绕组同在一个磁芯上，当负载增大时，反馈绕组上的电压反而减小，短路时，反馈量更小，自激振荡频率增高，整个电源的内阻变大，就像弹簧一样，能在一定范围内弹性调节，所以输出短路也不易烧功率三极管。
　　由于节能灯的V1、V2输出电压波形为近似方波，如图中所示，有一定的谐波干扰，随身听收听中波时一片噪声，而收听调频、短波高端或听磁带时没有影响，相比之下它的干扰小于某些脉宽调制的稳压电源。
　　以上为笔者的实验结果，其中的一些经验和教训或许对大家有一定的参考作用。
