容抗限流的恒流充电电路设计
录入：edatop.com 点击：

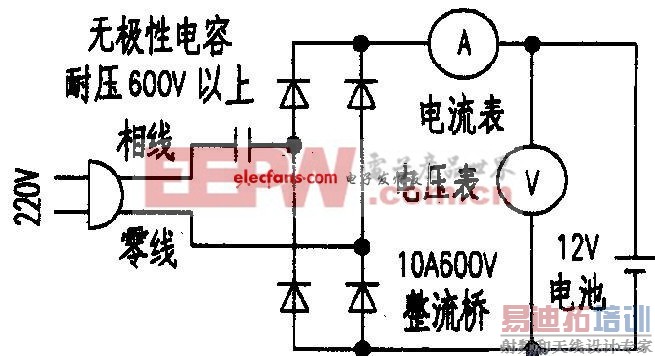

最简单的“恒流”充电器如图所示。利用容抗降压限流，容抗Xc=1/2πfC。式中π圆周率3.14，f市电频率50Hz，C电容容量单位F。
Xc容抗单位Ω。整流桥用6A～10A耐压600V以上的，电容用CBB或油浸耐压630V的。该充电器直接由市电整流，存在安全问题，非专业人士禁用!
电流I可按下式粗略估算：I=U/Xc=U×2πf
C=314UC。式中I为电流单位(安培)A;U为220V和被充电池额定电压之差。单位(伏特)V;C电容容量单位(法拉)F，用于限流的电容一般为微法级，需要乘以0.000001。例如给3块12V龟池充电。电容3.3μF，U=220-(12×3)=184V，I=314×184×3.3×0.000001=O.19A细心的读者会发现这一电路对一块、两块、三块12V电池串联充电，电流差不多，所以称之为带引号的“恒流”。
