采用三相功率调节器发电的太阳能电池设计

录入:edatop.com    点击:

将太阳能电池产生的电能并入市电电网,需要三相功率调节器,本文介绍输入直流300V、输出AC220V/10kW的三相功率调节器。这种调节器采用了两支路的“V”型接线(相对于三支路的“Y”接线而言)。其特点是不使用隔离变压器。V相不接地。可以减少因开/关电路产生的高次谐波泄漏电流。适用于太阳能发电、风力发电、燃料电池等新型能源。

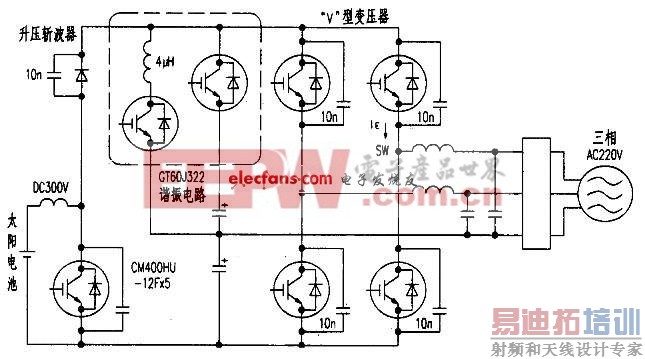

上图是功率调节器的主电路。来自太阳能等新型能源的DC300V电压。经共模扼流圈NFl后由斩波器升压至DC750V。再由电解电容器接入“V”型PWM变换器,其三相交流输出经LC滤波器滤除开关脉动成分,再由共模抑制扼流圈NF2并人市电电网。PWM采用IGBT开关管,开关频率为17kHz,刚好超过入耳的可闻阈值。

因为不用隔离变压器。要求交流回路中直流成分要少于1%,因此在NF2的内部设有分流器,用来检测交流电流中所含的直流分量。

为了提高变换器的效率,普遍采用软开关方式来减少开关损失,为此在电路中增加了两个开关管和一个谐振线圈。如下图中虚线框内部分。

这个谐振电路在开关导通时动作;而在开关关断时,电流从与开关管并连的10nF谐振电容流过,使变换器的开关损失得以再生。

采用软开关后,系统的效率为94.3%(输出10kW时),而不用软开关,效率为91.2%。
