IGBT模块驱动及保护技术

录入：edatop.com 点击：

摘要：对IGBT栅极驱动特性、栅极串联电阻及其驱动电路进行了探讨。提出了慢降栅压过流保护和过电压吸收的有效方法。

关键词：开关电源；绝缘栅双极晶体管；驱动保护

Technology of Drive ＆ Protection Circuit for IGBT Module

JIANG Huai-gang, LI Qiao, HE Zhi-wei

Abstract:The gate drive characteristic,the gate series resistance and the drive circuit of IGBT are discussed,and the technique of overcurrent protection by reducing gate voltage slowly is presented.It is also given that effective protective method of overvoltage.

Keywords:Switching power supply; IGBT; Driving protection

中图分类号：TN386 文献标识码：A 文章编号：0219－2713(2003)04－0132－05

1 引言

IGBT是MOSFET与双极晶体管的复合器件。它既有MOSFET易驱动的特点，又具有功率晶体管电压、电流容量大等优点。其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，故在较高频率的大、中功率应用中占据了主导地位。

IGBT是电压控制型器件，在它的栅极-发射极间施加十几V的直流电压，只有μA级的漏电流流过，基本上不消耗功率。但IGBT的栅极-发射极间存在着较大的寄生电容（几千至上万pF），在驱动脉冲电压的上升及下降沿需要提供数A的充放电电流，才能满足开通和关断的动态要求，这使得它的驱动电路也必须输出一定的峰值电流。

IGBT作为一种大功率的复合器件，存在着过流时可能发生锁定现象而造成损坏的问题。在过流时如采用一般的速度封锁栅极电压，过高的电流变化率会引起过电压，为此需要采用软关断技术，因而掌握好IGBT的驱动和保护特性是十分必要的。

2 栅极特性

IGBT的栅极通过一层氧化膜与发射极实现电隔离。由于此氧化膜很薄，其击穿电压一般只能达到20～30V，因此栅极击穿是IGBT失效的常见原因之一。在应用中有时虽然保证了栅极驱动电压没有超过栅极最大额定电压，但栅极连线的寄生电感和栅极－集电极间的电容耦合，也会产生使氧化层损坏的振荡电压。为此。通常采用绞线来传送驱动信号，以减小寄生电感。在栅极连线中串联小电阻也可以抑制振荡电压。

由于IGBT的栅极－发射极和栅极－集电极间存在着分布电容 C _ge和 C _gc，以及发射极驱动电路中存在有分布电感 L _e，这些分布参数的影响，使得IGBT的实际驱动波形与理想驱动波形不完全相同，并产生了不利于IGBT开通和关断的因素。这可以用带续流二极管的电感负载电路（见图1）得到验证。

(a)等效电路 (b)开通波形

图1 IGBT开关等效电路和开通波形

在 t ₀时刻，栅极驱动电压开始上升，此时影响栅极电压 u _ge上升斜率的主要因素只有 R _g和 C _ge，栅极电压上升较快。在 t ₁时刻达到IGBT的栅极门槛值，集电极电流开始上升。从此时开始有2个原因导致 u _ge波形偏离原有的轨迹。

首先，发射极电路中的分布电感 L _e上的感应电压随着集电极电流 i _c的增加而加大，从而削弱了栅极驱动电压，并且降低了栅极－发射极间的 u _ge的上升率，减缓了集电极电流的增长。

其次，另一个影响栅极驱动电路电压的因素是栅极－集电极电容 C _gc的密勒效应。 t ₂时刻，集电极电流达到最大值，进而栅极－集电极间电容 C _gc开始放电，在驱动电路中增加了 C _gc的容性电流，使得在驱动电路内阻抗上的压降增加，也削弱了栅极驱动电压。显然，栅极驱动电路的阻抗越低，这种效应越弱，此效应一直维持到 t ₃时刻， u _ce降到零为止。它的影响同样减缓了IGBT的开通过程。在 t ₃时刻后， i _c达到稳态值，影响栅极电压 u _ge的因素消失后， u _ge以较快的上升率达到最大值。

由图1波形可看出，由于 L _e和 C _gc的存在，在IGBT的实际运行中 u _ge的上升速率减缓了许多，这种阻碍驱动电压上升的效应，表现为对集电极电流上升及开通过程的阻碍。为了减缓此效应，应使IGBT模块的 L _e和 C _gc及栅极驱动电路的内阻尽量小，以获得较快的开通速度。

IGBT关断时的波形如图2所示。 t ₀时刻栅极驱动电压开始下降，在 t ₁时刻达到刚能维持集电极正常工作电流的水平，IGBT进入线性工作区， u _ce开始上升，此时，栅极－集电极间电容 C _gc的密勒效应支配着 u _ce的上升，因 C _gc耦合充电作用， u _ge在 t ₁－ t ₂期间基本不变，在 t ₂时刻 u _ge和 i _c开始以栅极－发射极间固有阻抗所决定的速度下降，在 t ₃时， u _ge及 i _c均降为零，关断结束。

由图2可看出，由于电容 C _gc的存在，使得IGBT的关断过程也延长了许多。为了减小此影响，一方面应选择 C _gc较小的IGBT器件；另一方面应减小驱动电路的内阻抗，使流入 C _gc的充电电流增加，加快了 u _ce的上升速度。

图 2 IGBT关断时的波形

在实际应用中，IGBT的 u _ge幅值也影响着饱和导通压降： u _ge增加，饱和导通电压将减小。由于饱和导通电压是IGBT发热的主要原因之一，因此必须尽量减小。通常 u _ge为15～18V，若过高，容易造成栅极击穿。一般取15V。IGBT关断时给其栅极－发射极加一定的负偏压有利于提高IGBT的抗骚扰能力，通常取5～10V。

3 栅极串联电阻对栅极驱动波形的影响

栅极驱动电压的上升、下降速率对IGBT开通关断过程有着较大的影响。IGBT的MOS沟道受栅极电压的直接控制，而MOSFET部分的漏极电流控制着双极部分的栅极电流，使得IGBT的开通特性主要决定于它的MOSFET部分，所以IGBT的开通受栅极驱动波形的影响较大。IGBT的关断特性主要取决于内部少子的复合速率，少子的复合受MOSFET的关断影响，所以栅极驱动对IGBT的关断也有影响。

在高频应用时，驱动电压的上升、下降速率应快一些，以提高IGBT开关速率降低损耗。

在正常状态下IGBT开通越快，损耗越小。但在开通过程中如有续流二极管的反向恢复电流和吸收电容的放电电流，则开通越快，IGBT承受的峰值电流越大，越容易导致IGBT损害。此时应降低栅极驱动电压的上升速率，即增加栅极串联电阻的阻值，抑制该电流的峰值。其代价是较大的开通损耗。利用此技术，开通过程的电流峰值可以控制在任意值。

由以上分析可知，栅极串联电阻和驱动电路内阻抗对IGBT的开通过程影响较大，而对关断过程影响小一些，串联电阻小有利于加快关断速率，减小关断损耗，但过小会造成d i /d t 过大，产生较大的集电极电压尖峰。因此对串联电阻要根据具体设计要求进行全面综合的考虑。

栅极电阻对驱动脉冲的波形也有影响。电阻值过小时会造成脉冲振荡，过大时脉冲波形的前后沿会发生延迟和变缓。IGBT的栅极输入电容 C _ge随着其额定电流容量的增加而增大。为了保持相同的驱动脉冲前后沿速率，对于电流容量大的IGBT器件，应提供较大的前后沿充电电流。为此，栅极串联电阻的电阻值应随着IGBT电流容量的增加而减小。 [p]

4 IGBT的驱动电路

IGBT的驱动电路必须具备2个功能：一是实现控制电路与被驱动IGBT栅极的电隔离；二是提供合适的栅极驱动脉冲。实现电隔离可采用脉冲变压器、微分变压器及光电耦合器。

图3为采用光耦合器等分立元器件构成的IGBT驱动电路。当输入控制信号时，光耦VLC导通，晶体管V₂截止，V₃导通输出＋15V驱动电压。当输入控制信号为零时，VLC截止，V₂、V₄导通，输出－10V电压。＋15V和－10V电源需靠近驱动电路，驱动电路输出端及电源地端至IGBT栅极和发射极的引线应采用双绞线，长度最好不超过0.5m。

图 3 由分立元器件构成的 IGBT驱动电路

图4为由集成电路TLP250构成的驱动器。TLP250内置光耦的隔离电压可达2500V，上升和下降时间均小于0.5μs，输出电流达0.5A，可直接驱动50A/1200V以内的IGBT。外加推挽放大晶体管后，可驱动电流容量更大的IGBT。TLP250构成的驱动器体积小，价格便宜，是不带过流保护的IGBT驱动器中较理想的选择。

图4 由集成电路TLP250构成的驱动器

5 IGBT的过流保护

IGBT的过流保护电路可分为2类：一类是低倍数的（1.2～1.5倍）的过载保护；一类是高倍数（可达8～10倍）的短路保护。

对于过载保护不必快速响应，可采用集中式保护，即检测输入端或直流环节的总电流，当此电流超过设定值后比较器翻转，封锁所有IGBT驱动器的输入脉冲，使输出电流降为零。这种过载电流保护，一旦动作后，要通过复位才能恢复正常工作。

IGBT能承受很短时间的短路电流，能承受短路电流的时间与该IGBT的导通饱和压降有关，随着饱和导通压降的增加而延长。如饱和压降小于2V的IGBT允许承受的短路时间小于5μs，而饱和压降3V的IGBT允许承受的短路时间可达15μs，4～5V时可达30μs以上。存在以上关系是由于随着饱和导通压降的降低，IGBT的阻抗也降低，短路电流同时增大，短路时的功耗随着电流的平方加大，造成承受短路的时间迅速减小。

通常采取的保护措施有软关断和降栅压2种。软关断指在过流和短路时，直接关断IGBT。但是，软关断抗骚扰能力差，一旦检测到过流信号就关断，很容易发生误动作。为增加保护电路的抗骚扰能力，可在故障信号与启动保护电路之间加一延时，不过故障电流会在这个延时内急剧上升，大大增加了功率损耗，同时还会导致器件的d i /d t 增大。所以往往是保护电路启动了，器件仍然坏了。

降栅压旨在检测到器件过流时，马上降低栅压，但器件仍维持导通。降栅压后设有固定延时，故障电流在这一延时期内被限制在一较小值，则降低了故障时器件的功耗，延长了器件抗短路的时间，而且能够降低器件关断时的d i /d t ，对器件保护十分有利。若延时后故障信号依然存在，则关断器件，若故障信号消失，驱动电路可自动恢复正常的工作状态，因而大大增强了抗骚扰能力。

上述降栅压的方法只考虑了栅压与短路电流大小的关系，而在实际过程中，降栅压的速度也是一个重要因素，它直接决定了故障电流下降的d i /d t 。慢降栅压技术就是通过限制降栅压的速度来控制故障电流的下降速率，从而抑制器件的d v /d t 和 u _ce的峰值。图5给出了实现慢降栅压的具体电路。

图5 实现慢降栅压的电路 [p]

正常工作时，因故障检测二极管VD₁的导通，将a点的电压钳位在稳压二极管VZ₁的击穿电压以下，晶体管VT1始终保持截止状态。V₁通过驱动电阻 R _g正常开通和关断。电容 C ₂为硬开关应用场合提供一很小的延时，使得V₁开通时 u _ce有一定的时间从高电压降到通态压降，而不使保护电路动作。

当电路发生过流和短路故障时，V₁上的 u _ce上升，a点电压随之上升，到一定值时，VZ₁击穿，VT₁开通，b点电压下降，电容 C ₁通过电阻 R ₁充电，电容电压从零开始上升，当电容电压上升到约1.4V时，晶体管VT₂开通，栅极电压 u _ge随电容电压的上升而下降，通过调节 C ₁的数值，可控制电容的充电速度，进而控制 u _ge的下降速度；当电容电压上升到稳压二极管VZ₂的击穿电压时，VZ₂击穿， u _ge被钳位在一固定的数值上，慢降栅压过程结束，同时驱动电路通过光耦输出过流信号。如果在延时过程中，故障信号消失了，则a点电压降低，VT₁恢复截止， C ₁通过 R ₂放电，d点电压升高，VT₂也恢复截止， u _ge上升，电路恢复正常工作状态。

6 IGBT开关过程中的过电压

关断IGBT时，它的集电极电流的下降率较高，尤其是在短路故障的情况下，如不采取软关断措施，它的临界电流下降率将达到数kA/μs。极高的电流下降率将会在主电路的分布电感上感应出较高的过电压，导致IGBT关断时将会使其电流电压的运行轨迹超出它的安全工作区而损坏。所以从关断的角度考虑，希望主电路的电感和电流下降率越小越好。但对于IGBT的开通来说，集电极电路的电感有利于抑制续流二极管的反向恢复电流和电容器充放电造成的峰值电流，能减小开通损耗，承受较高的开通电流上升率。一般情况下IGBT开关电路的集电极不需要串联电感，其开通损耗可以通过改善栅极驱动条件来加以控制。

7 IGBT的关断缓冲吸收电路

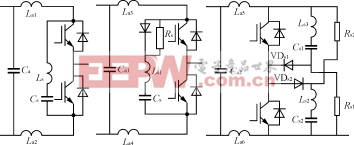

为了使IGBT关断过电压能得到有效的抑制并减小关断损耗，通常都需要给IGBT主电路设置关断缓冲吸收电路。IGBT的关断缓冲吸收电路分为充放电型和放电阻止型。

充放电型有 RC 吸收和 RC D吸收2种。如图6所示。
